菉華觸摸芯片合作品牌QCY T5真無線藍牙耳機拆機報告
QCY品牌創立于2009年，以 “樂在其中” 為核心產品理念，旨在創造舒適且具有潮流性的無線產品，其中Q代表Quality品質，C代表Creative創造，Y代表Young年輕。
QCY的產品售價集中在200元以內，以較高的性價比取得了不錯的銷量，其總公司和樂電子為小米真無線耳機提供代工服務。此前我愛音頻網曾經拆解過QCY T1S TWS藍牙耳機（無線充電版）、QCY T1青春版真無線藍牙耳機、QCY T4 TWS真無線藍牙耳機、QCY Q29 TWS真無線藍牙耳機、QCY-L2主動降噪無線掛脖耳機五款產品。
此次我愛音頻網要拆解的是QCY T5 真無線藍牙耳機，它采用原相的藍牙5.0芯片，支持低延遲的游戲模式，支持觸控、支持通話降噪、IPX5級生活防水。配置方面與QCY T4比較接近，下面就通過詳細拆解看看兩款耳機除了外觀、內部設計上有什么不同~
一、QCY T5 真無線藍牙耳機 開箱

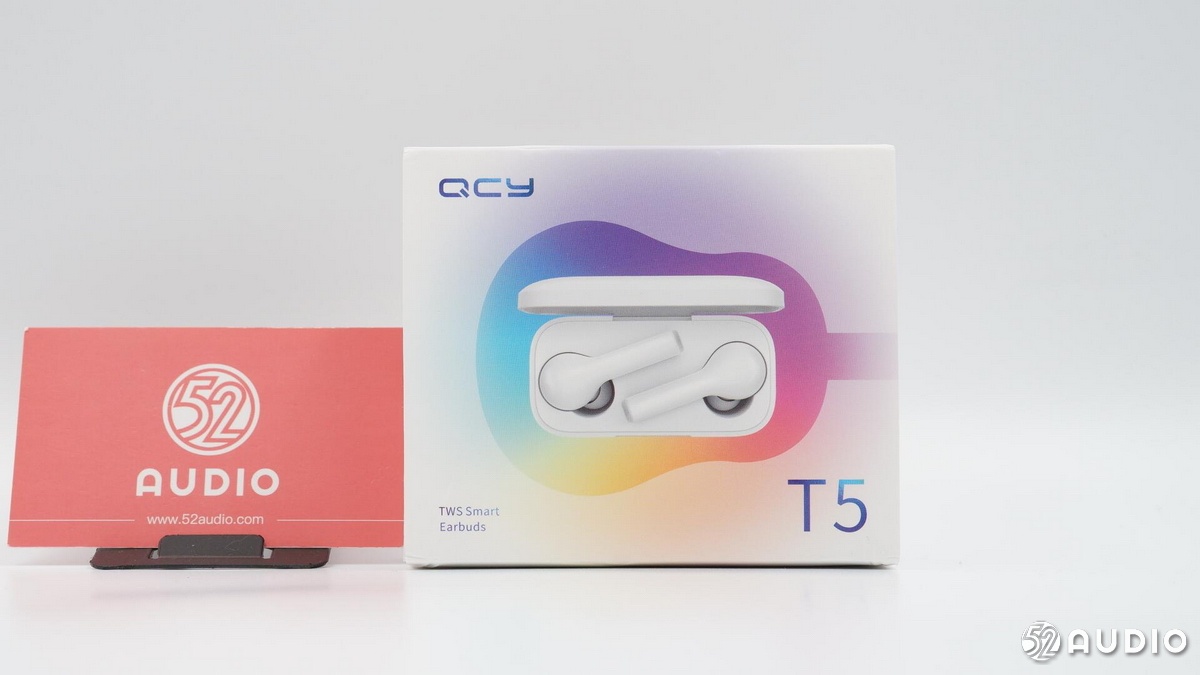

包裝盒風格比較多彩，與T4一樣，左上角為QCY的品牌Logo，底部是產品名稱“T5 TWS藍牙耳機”，耳機和充電盒的渲染圖占據主要位置，外圈彩色圖案形似一把吉他。

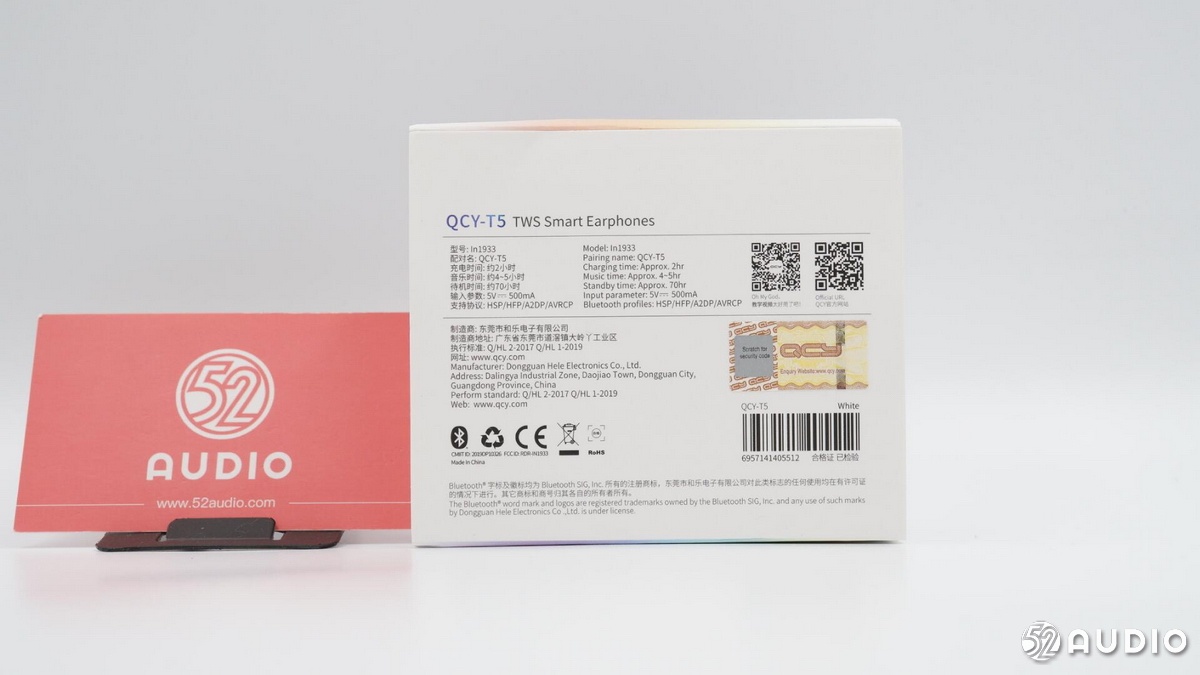

包裝盒背面是一組中英文對照的產品信息，主要內容有：QCY T5 TWS藍牙耳機，型號In1933，音樂播放時間約4-5小時，輸入參數5V?500mA，支持協議：HSP/HFP/A2DP/AVRCP，制造商：東莞市和樂電子有限公司。此外還有一些認證信息和防偽查詢信息等。

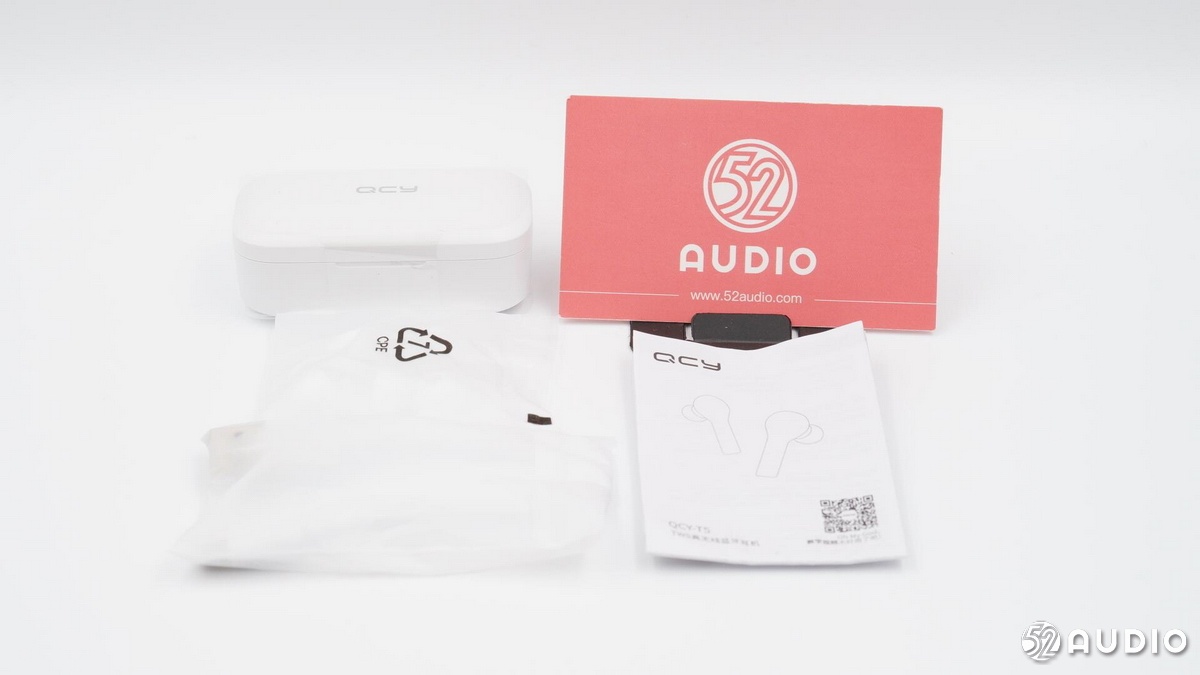

包裝盒內物品，耳機及充電盒、充電線、附贈耳塞以及使用手冊。

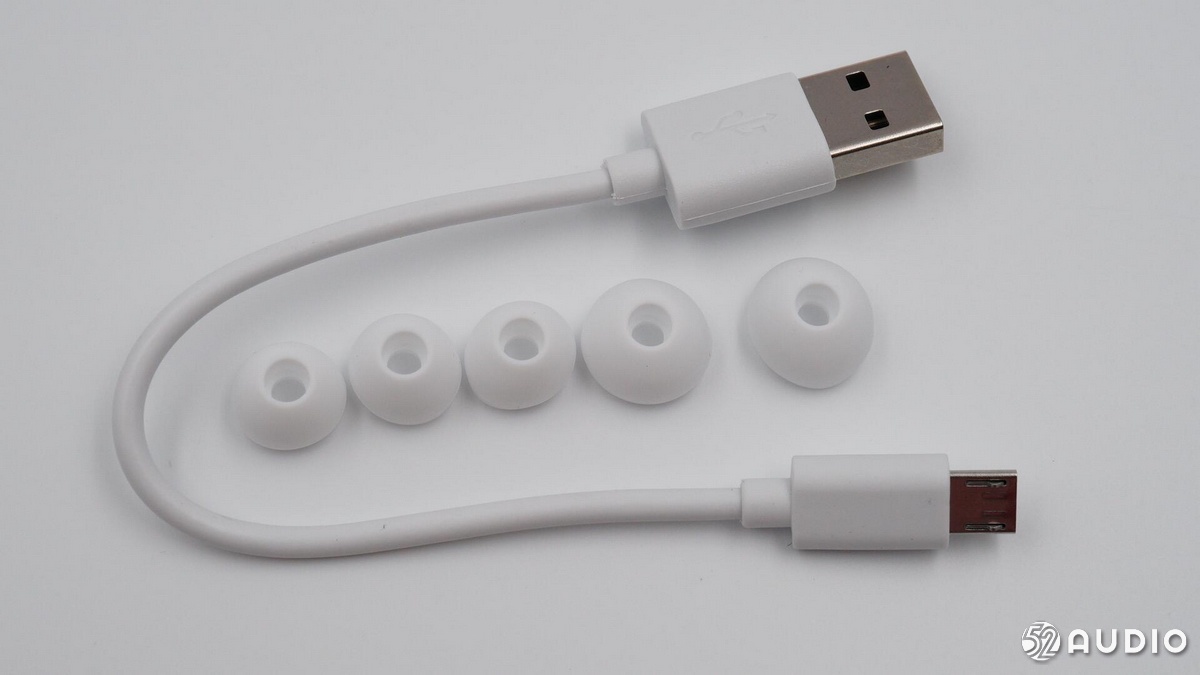

充電線為USB-A to Micro-USB 接口，附贈了兩對不同尺寸的硅膠耳塞（多給了一個）。

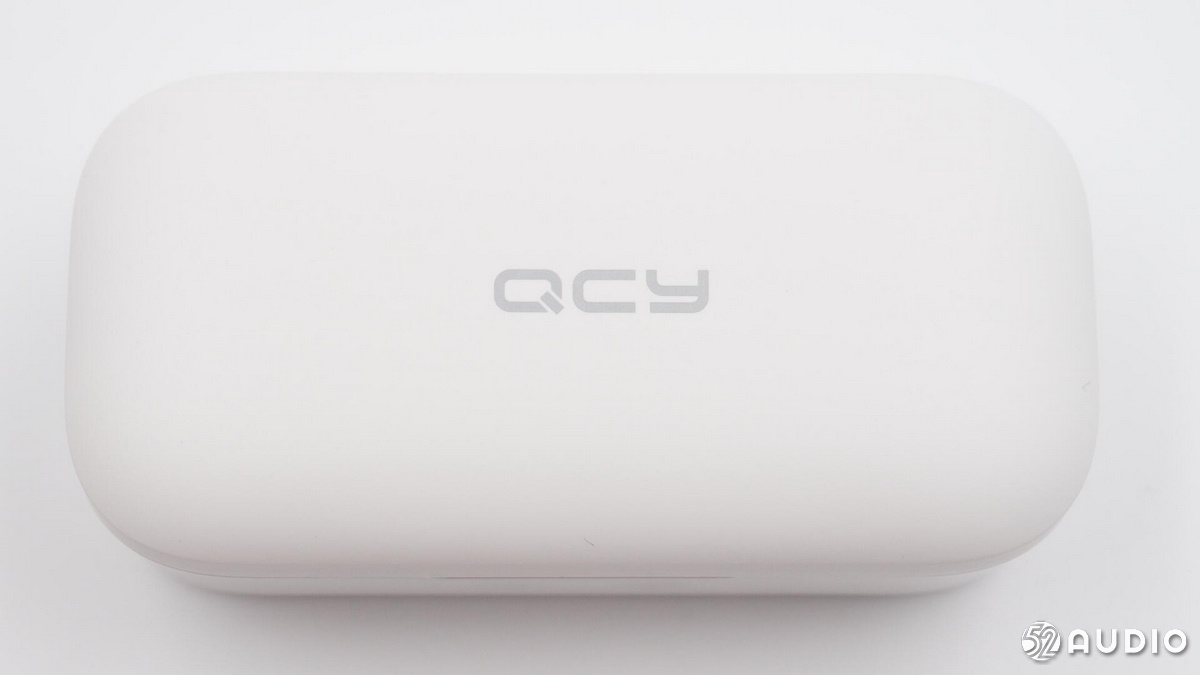

充電盒為“肥皂盒”造型，手感比較細膩，頂部是QCY的品牌Logo。

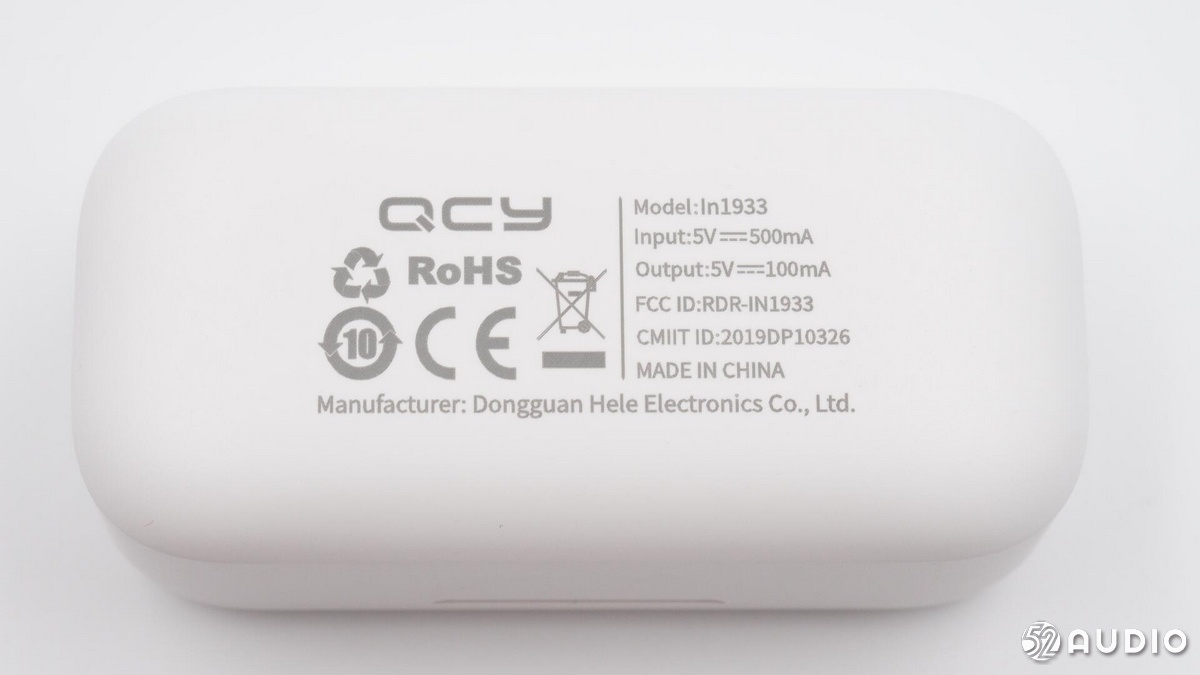

充電盒底部信息，型號：In1933，輸入：5V?500mA，輸出：5V?100mA。

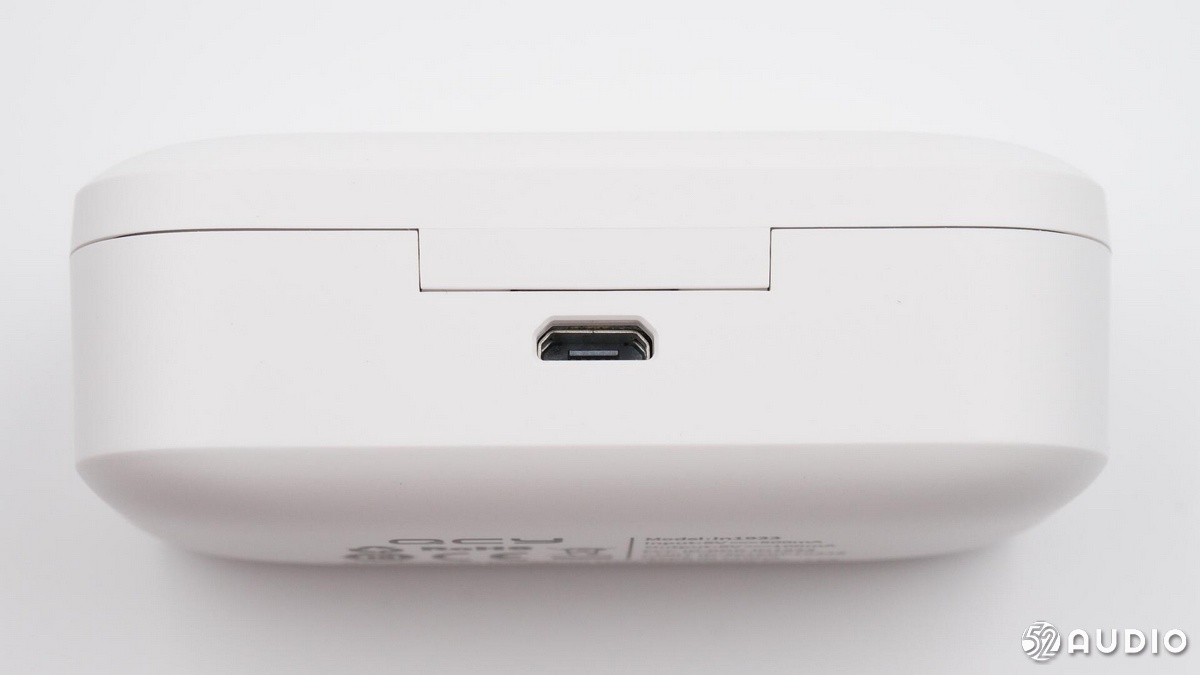

充電接口位于充電盒背面的轉軸下方。

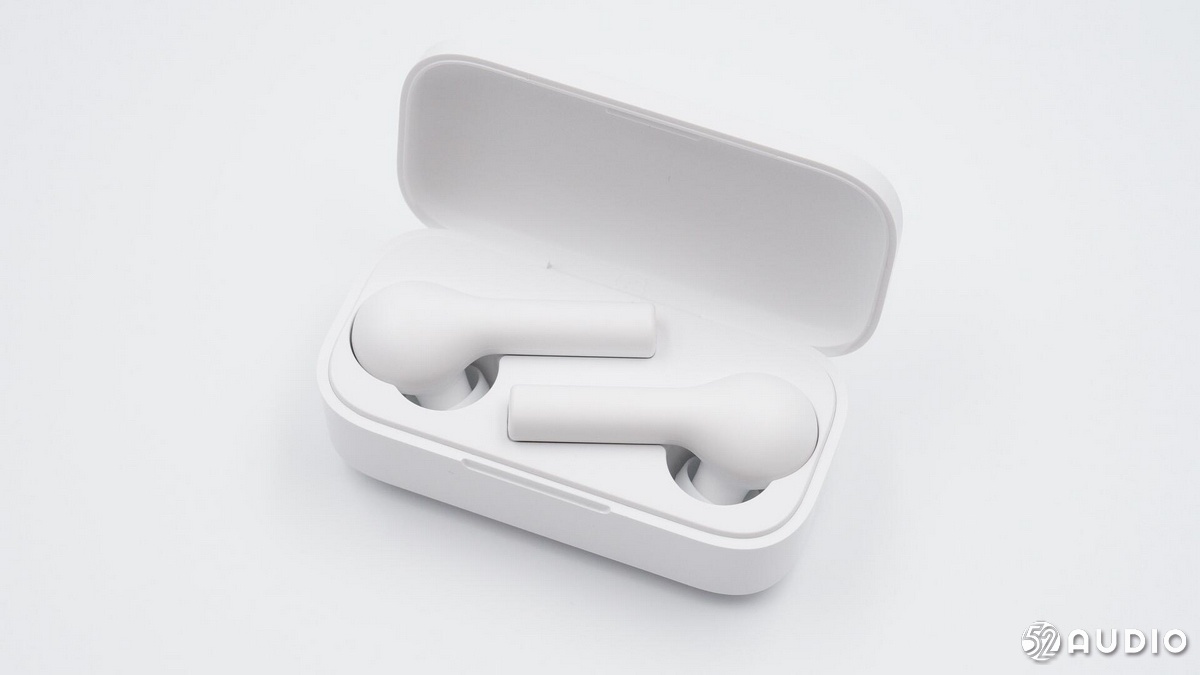

耳機橫置在充電盒內。

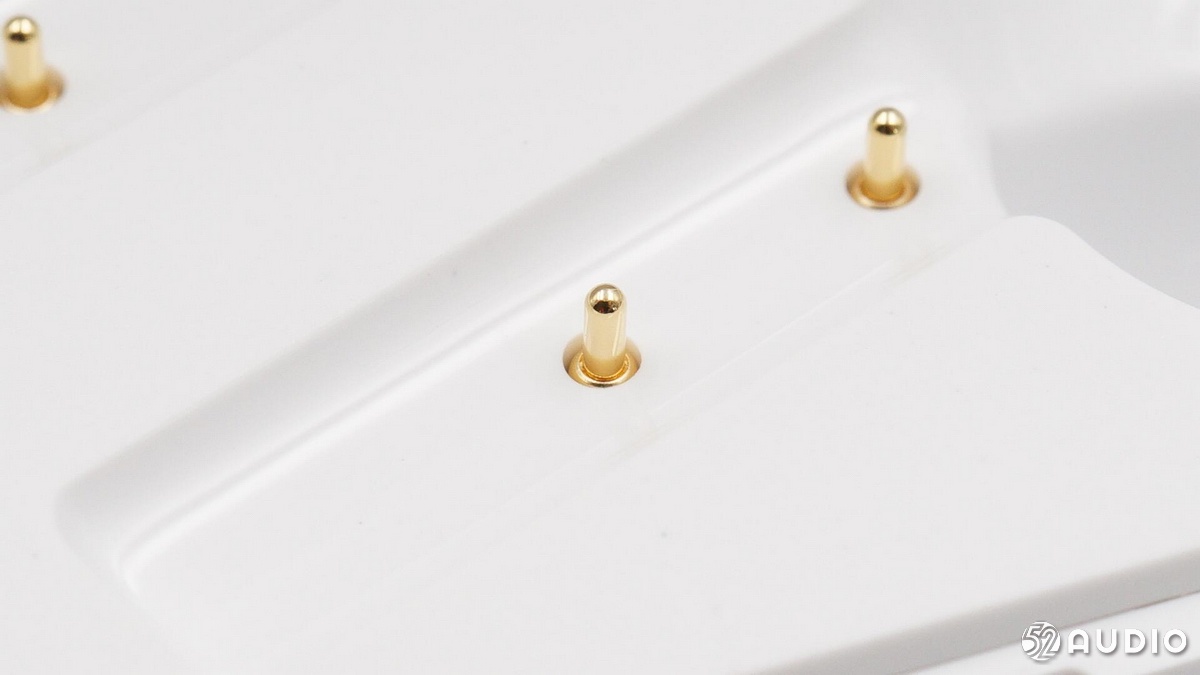

充電座艙內的鍍金充電頂針。

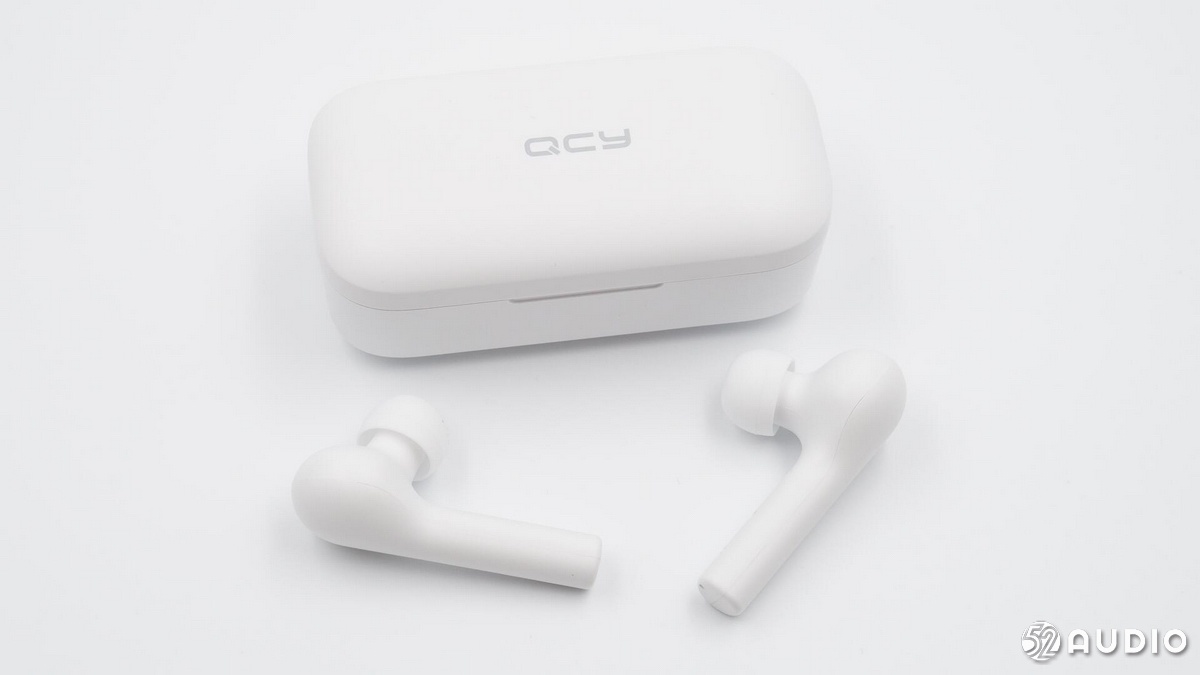

耳機與充電盒。

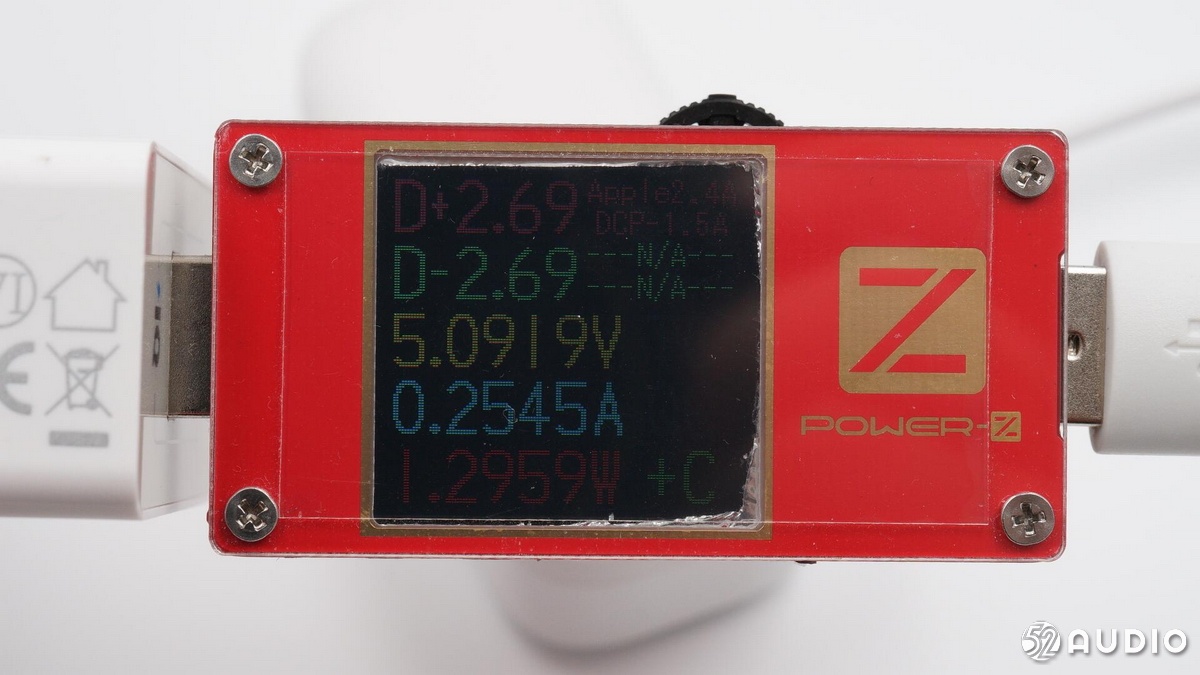

我愛音頻網采用ChargerLAB POWER-Z KT001便攜式電源測試儀對QCY T5 TWS藍牙耳機進行有線充電測試，充電功率約為1.3W。

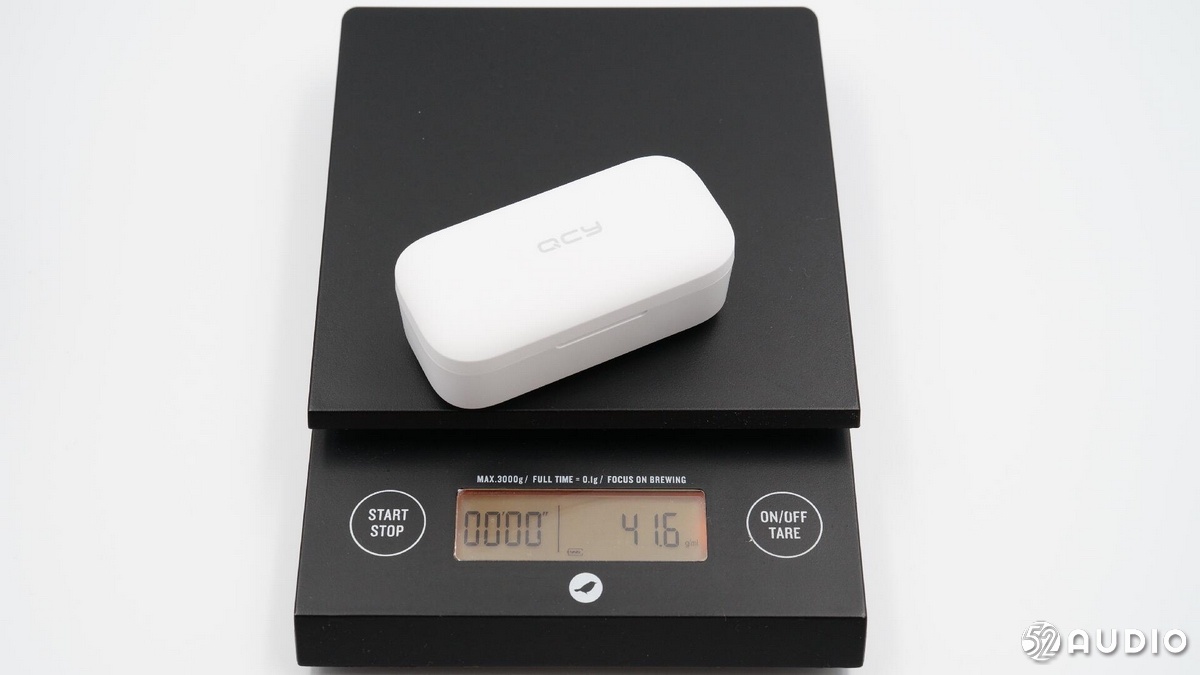

耳機和充電盒重量：41.6g。
充電盒單重：33g。

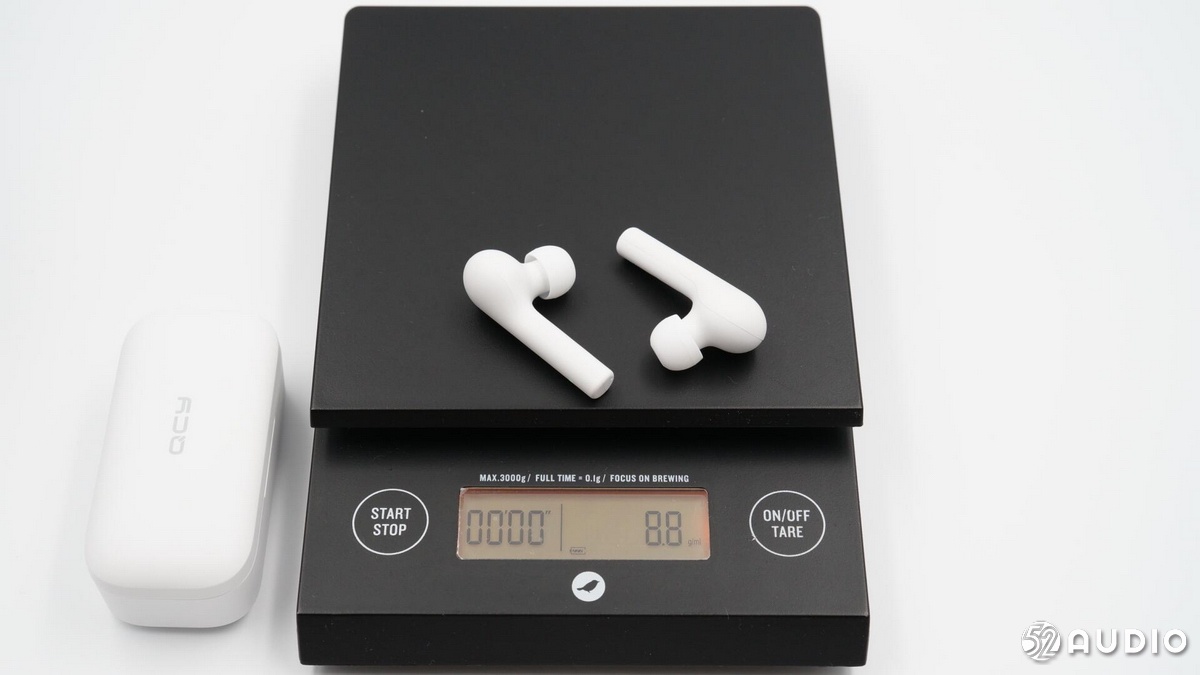

左右耳機重量：8.8g。與QCY T4相比，充電盒電池容量更大，所以重了幾克。
二、QCY T5 真無線藍牙耳機 充電盒拆解
經過剛剛的開箱，我們已經對QCY T5 真無線藍牙耳機的產品外觀有了初步了解，下面我們將進入拆解環節，首先帶來的是充電盒部分拆解。

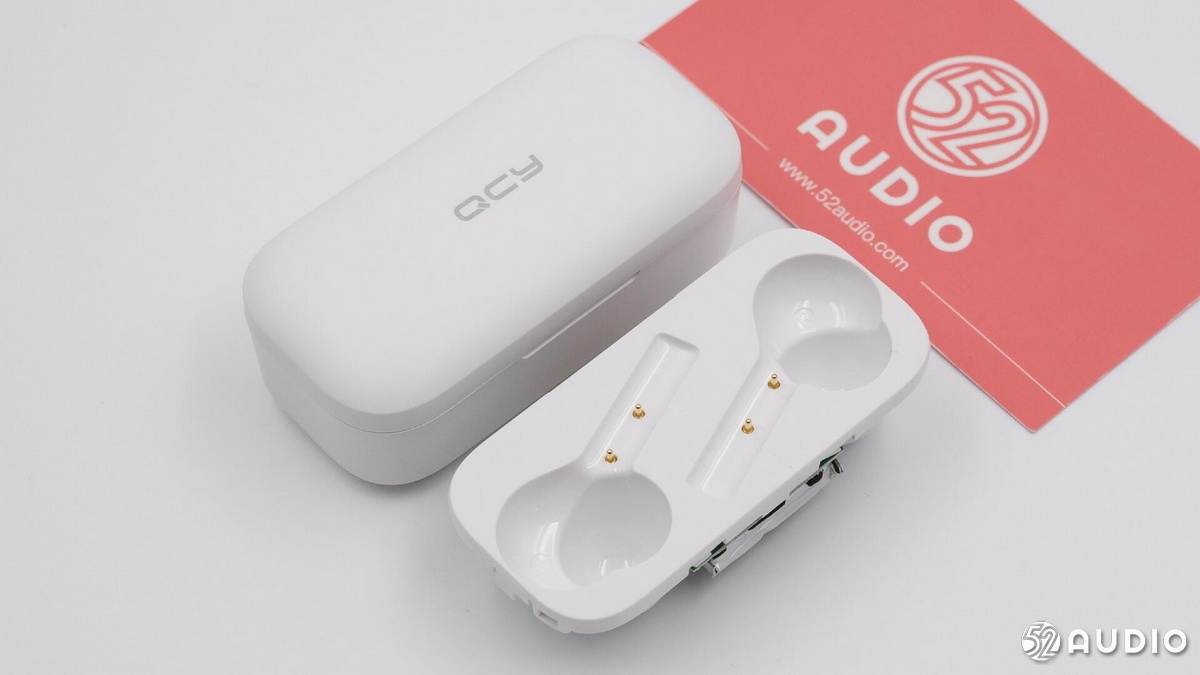

撬開充電座艙，取出內部結構。

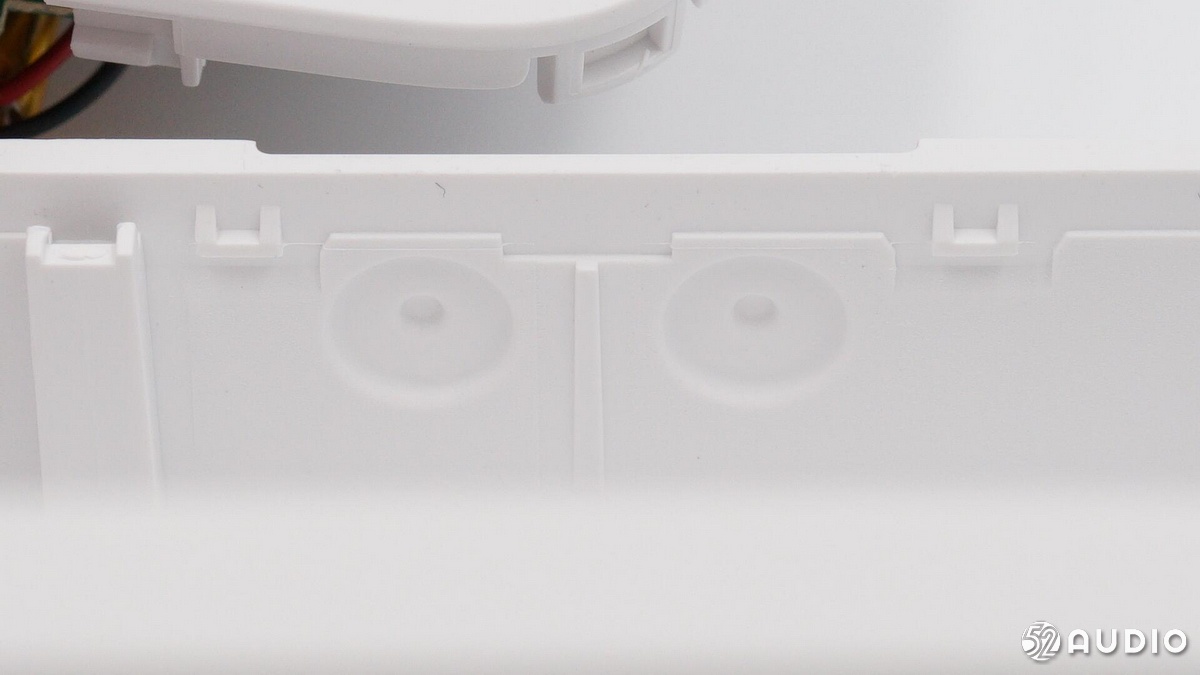

充電盒正面的指示燈開孔，隱藏式設計。旁邊是充電座艙安裝的卡槽。
充電座艙內側的條形磁鐵，用來吸附盒蓋。
電池底部有一塊緩震泡棉。

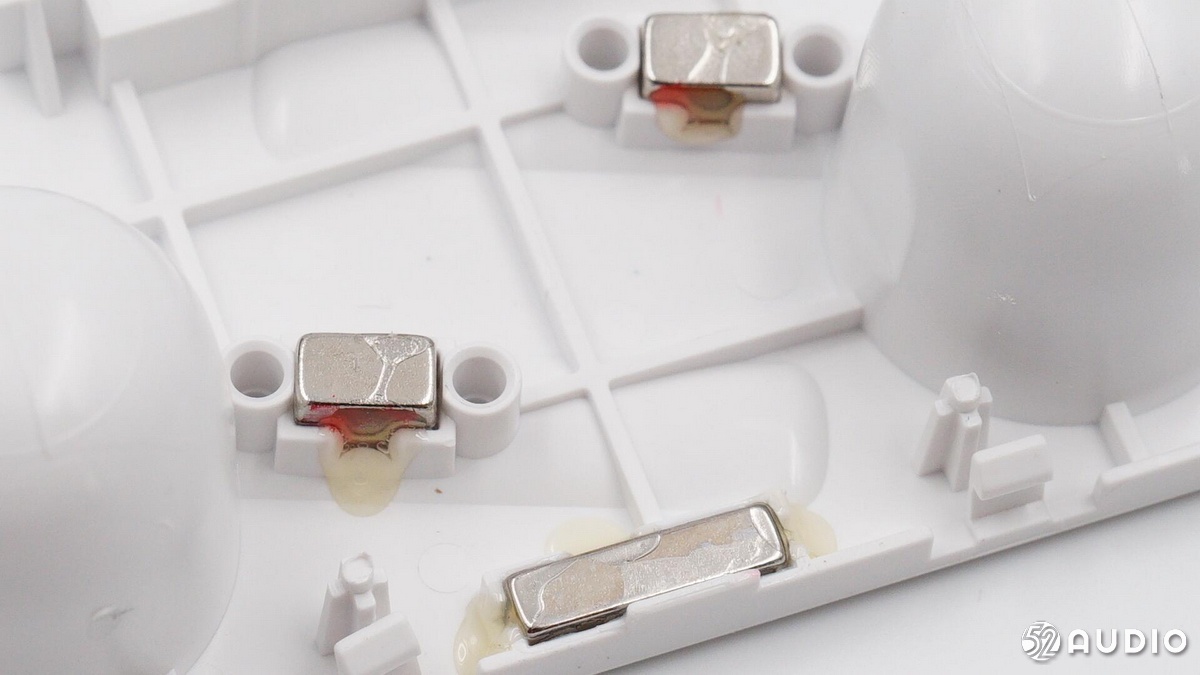

充電座艙內側的三塊磁鐵，兩塊小的用于固定耳機，一塊大的用于吸附充電盒蓋。
主板與電池之間也有一塊面積較大的緩震泡棉，通過雙面膠粘貼。

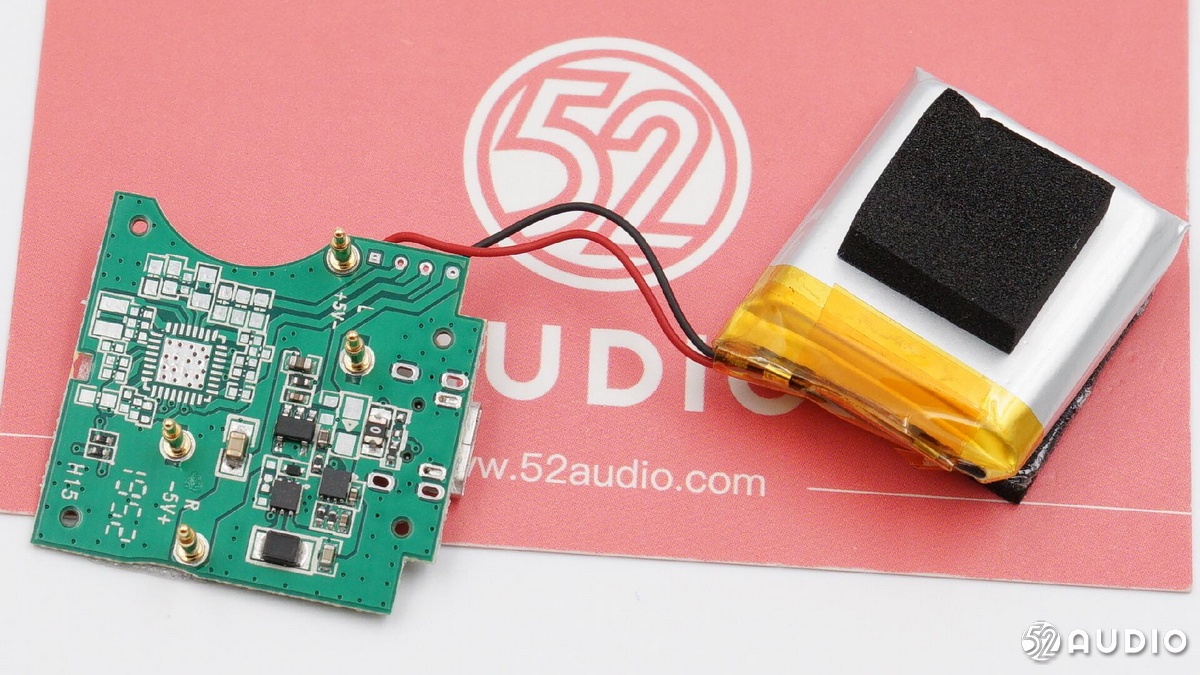

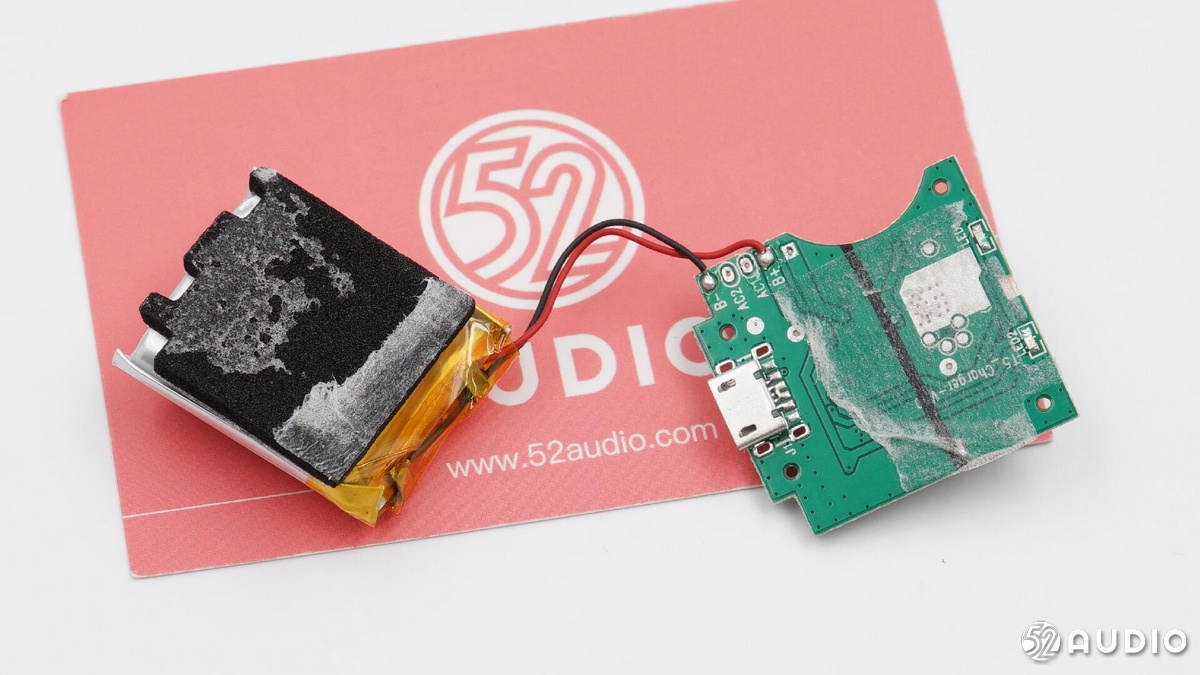

主板和電池另一面。充電盒采用Micro-USB電源輸入接口，經過主板正面的充電電路后通過導線給內置電池充電，電路板上還預留了無線充電的電路。

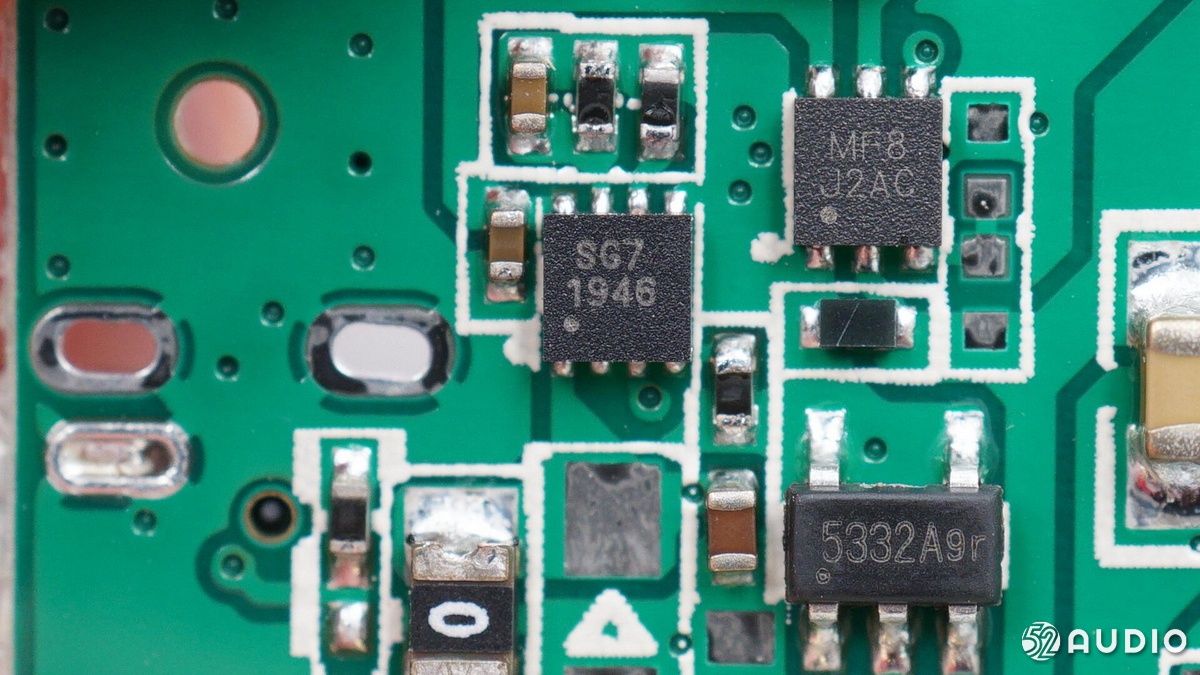

圣邦威SGM4056 線性充電IC，內置過壓保護，最高耐壓26.5V，并且有6.8V過壓保護，可以省去外部過壓保護元件。

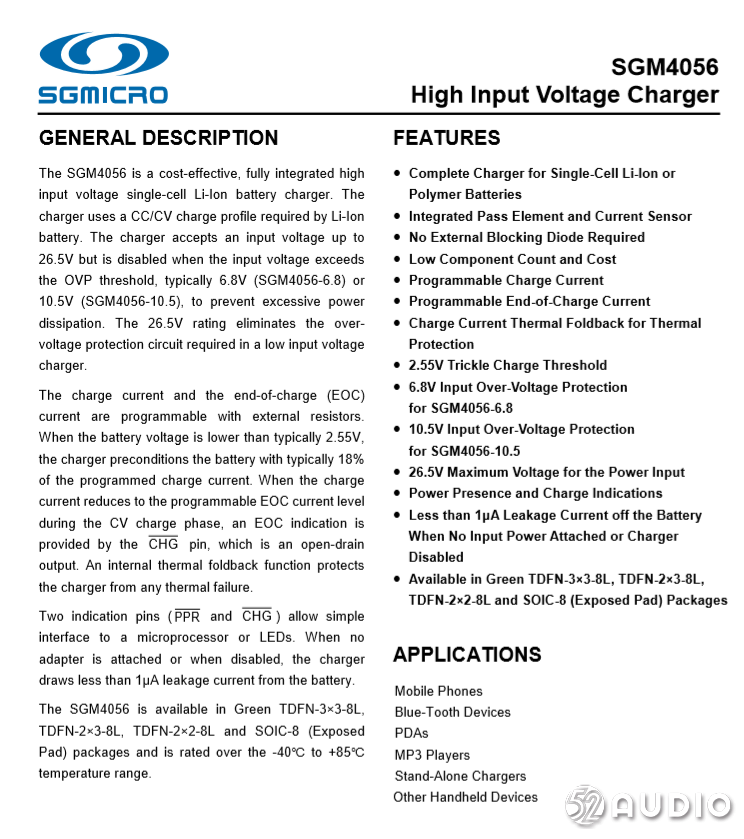

圣邦威 SGM4056 詳細資料。

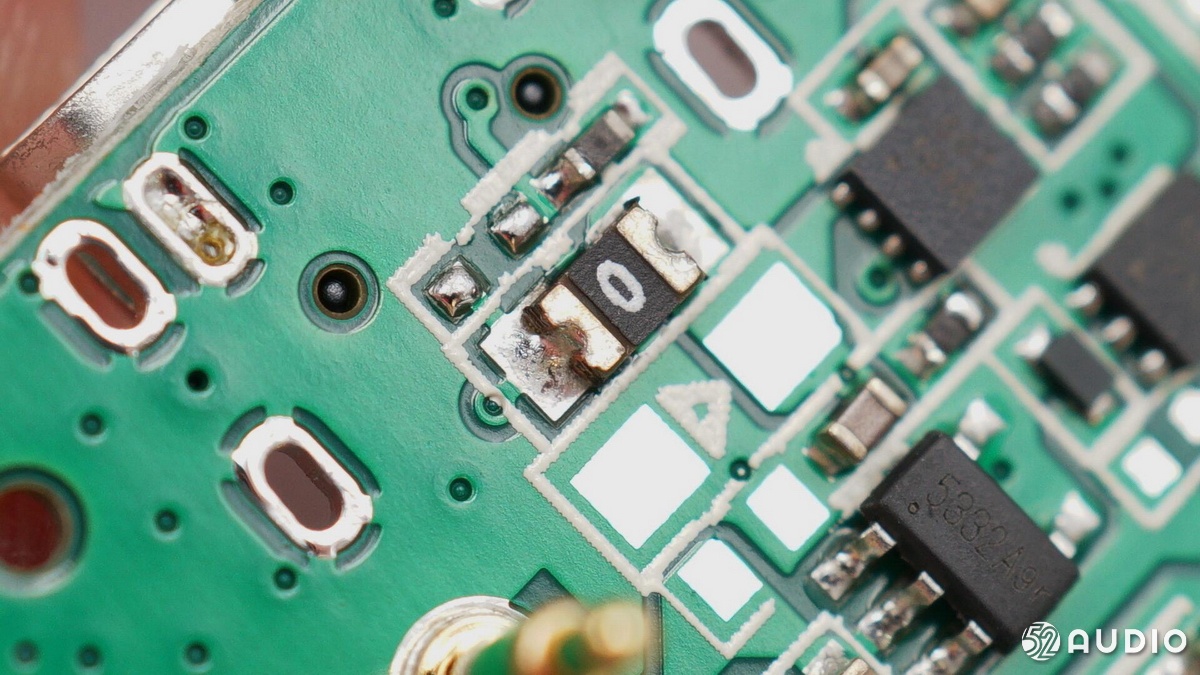

貼片自恢復保險絲。

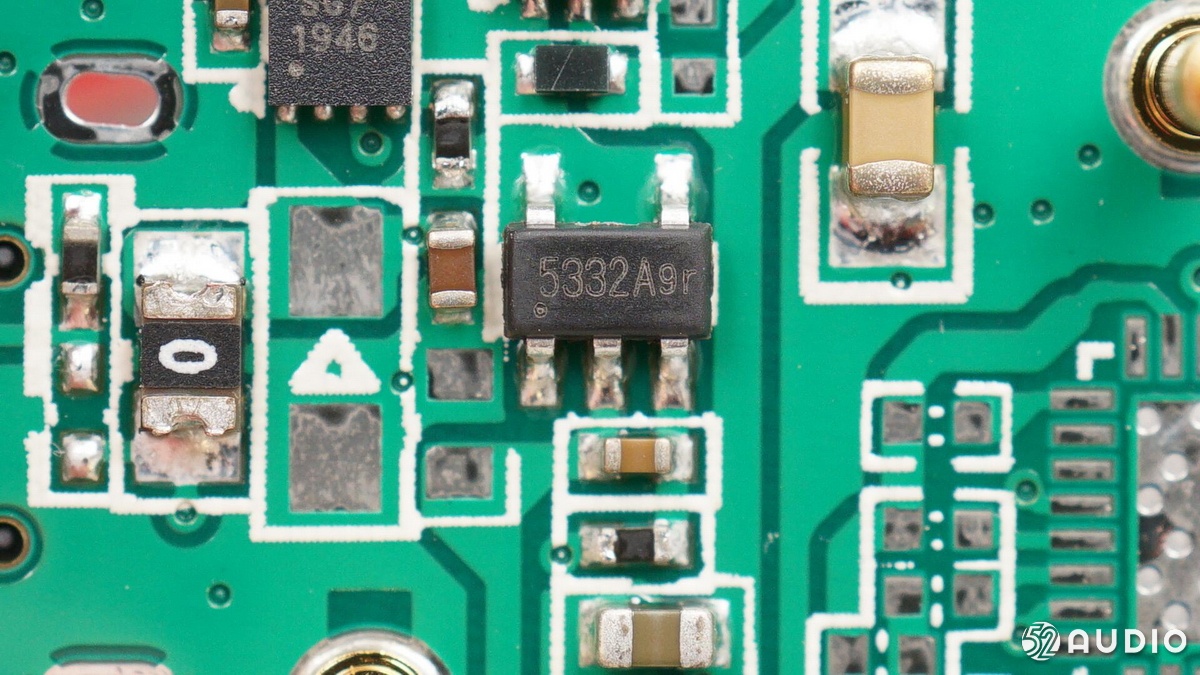

賽芯微 XB5332A 鋰電池一體化保護IC，用于電池過充過放保護。
導線連接電池正負極，電池保護電路在主板上。
電池信息，“HJ 602530”，額定電壓3.7V，額定容量380mAh/1.406Wh。

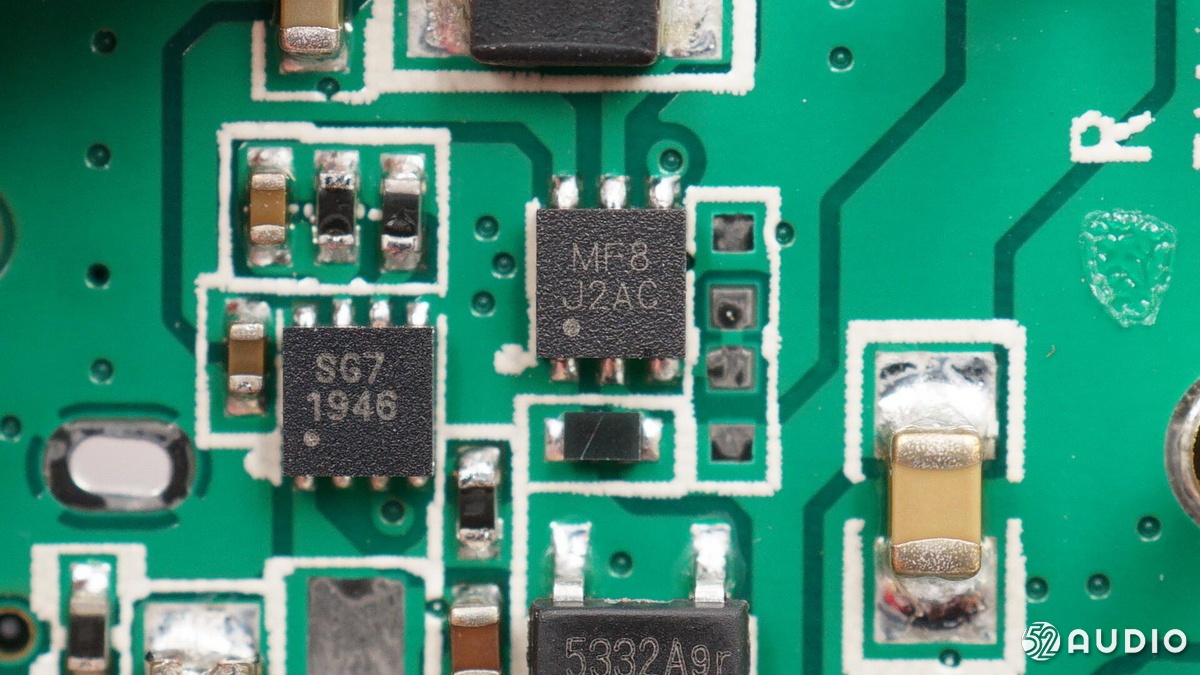

絲印 MF8的同步升壓IC，將內部電池升壓為耳機充電。

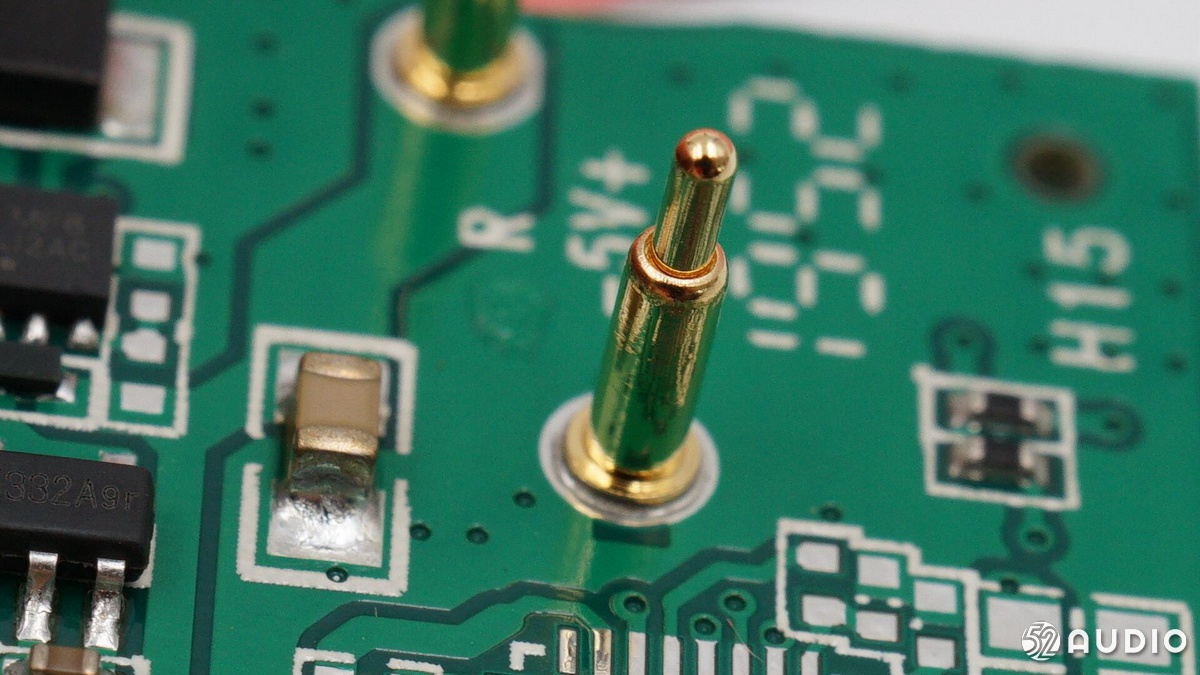

電池升壓后輸出的電流通過主板上的頂針給耳機充電。

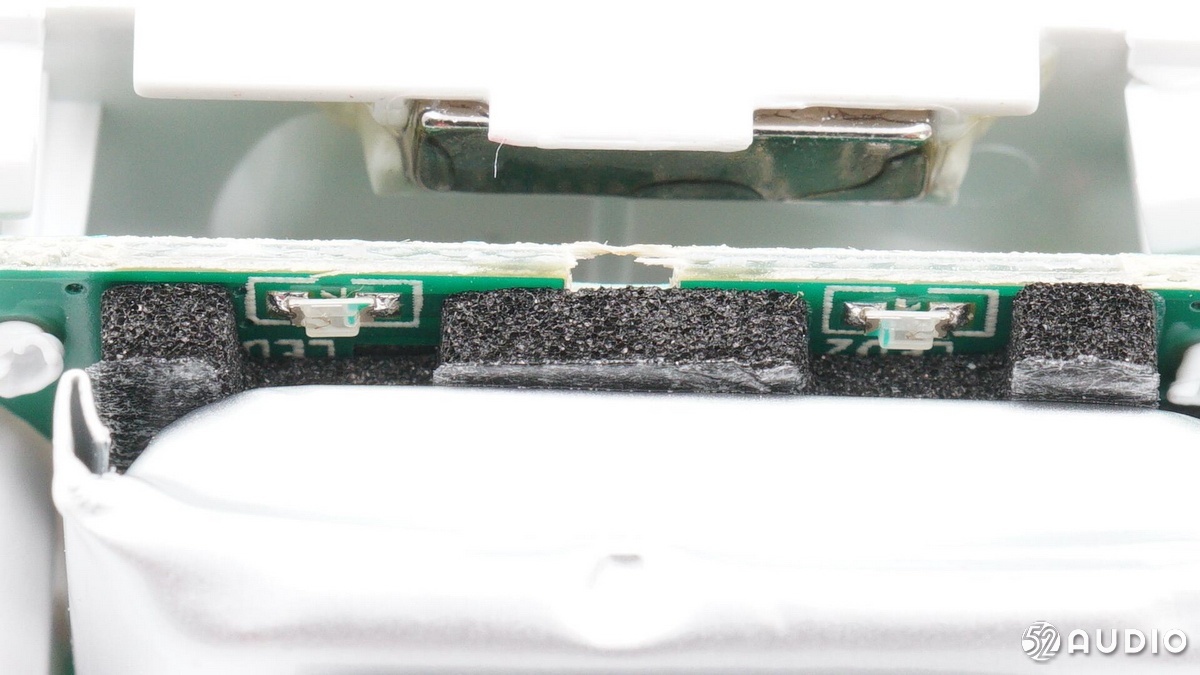

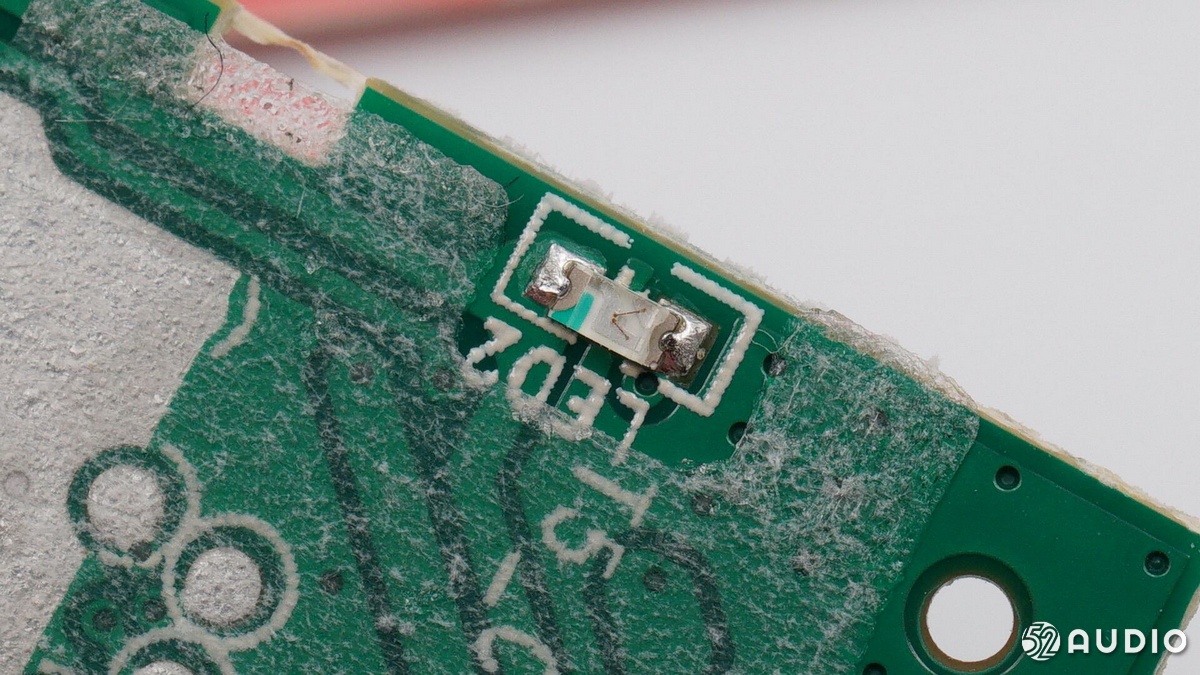

LED指示燈特寫。
三、QCY T5 真無線藍牙耳機 耳機拆解

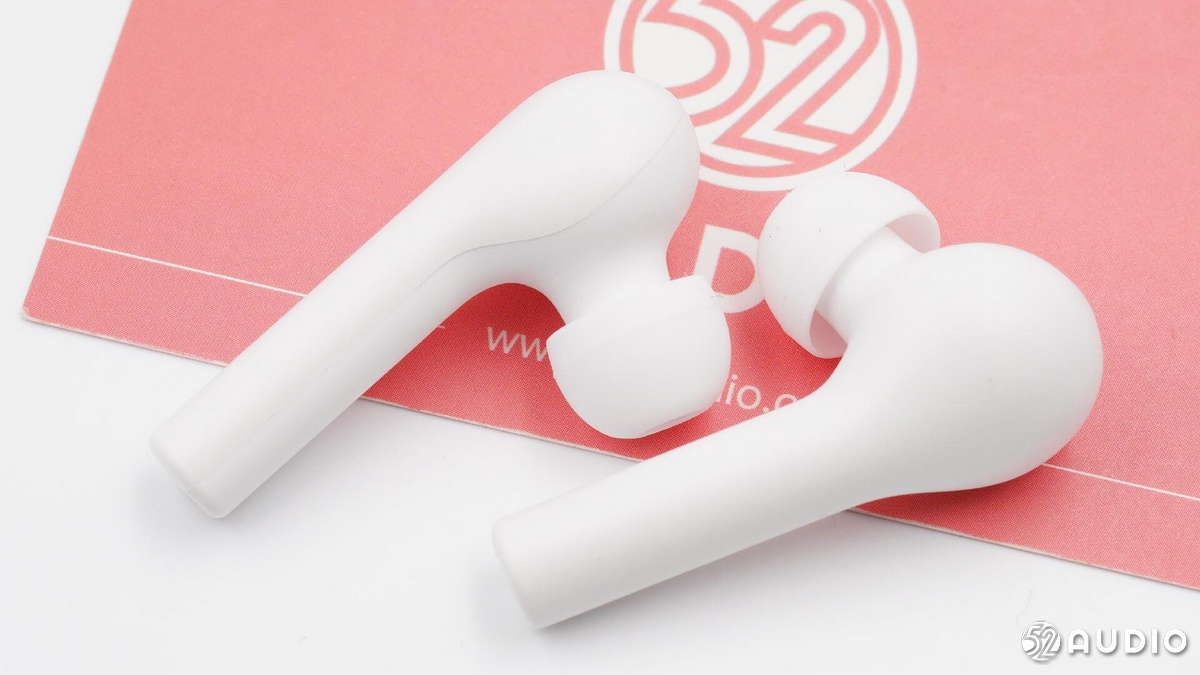

QCY T5耳機的外觀變化比較大，耳機依舊是入耳式設計，不過采用了條形主板，耳機柄光滑圓潤，佩戴時貼合耳廓。

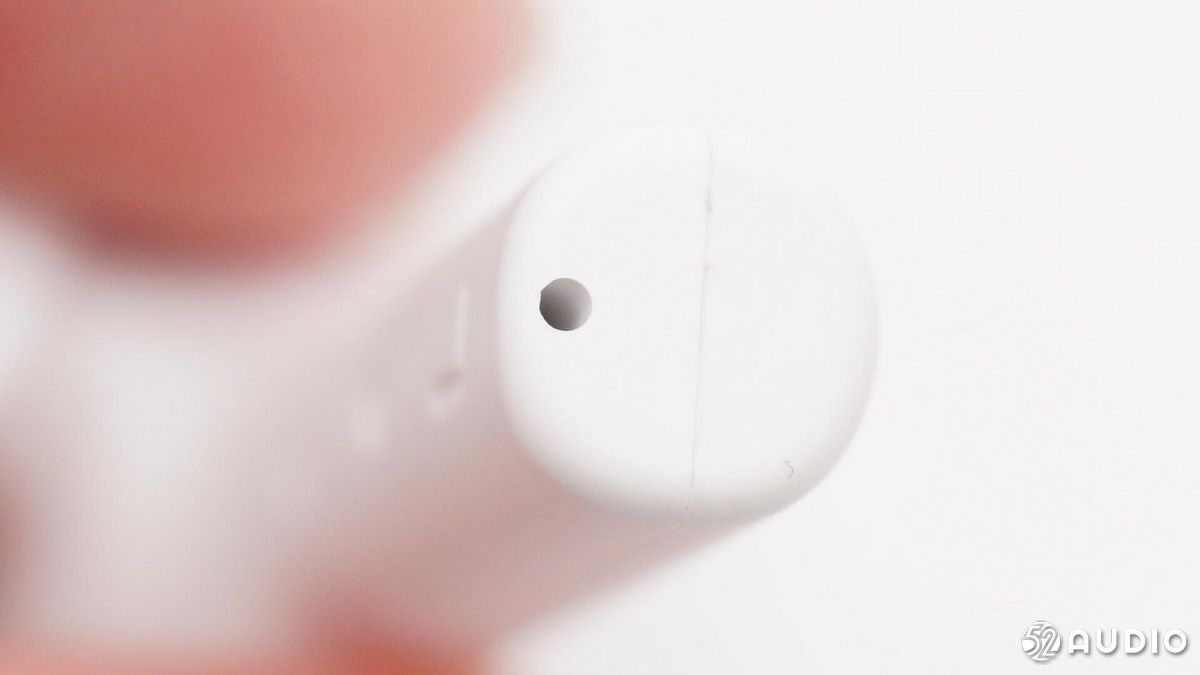

耳機柄底部的通話麥克風開孔。

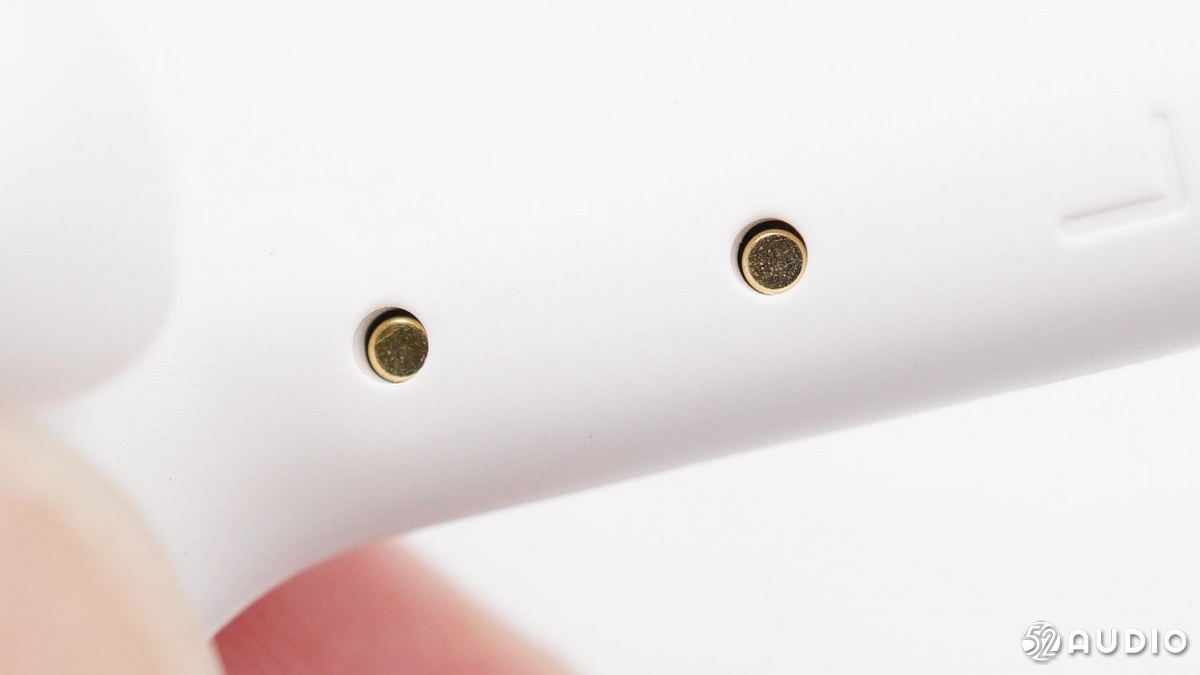

耳機柄內側的充電觸點，分得比較開。

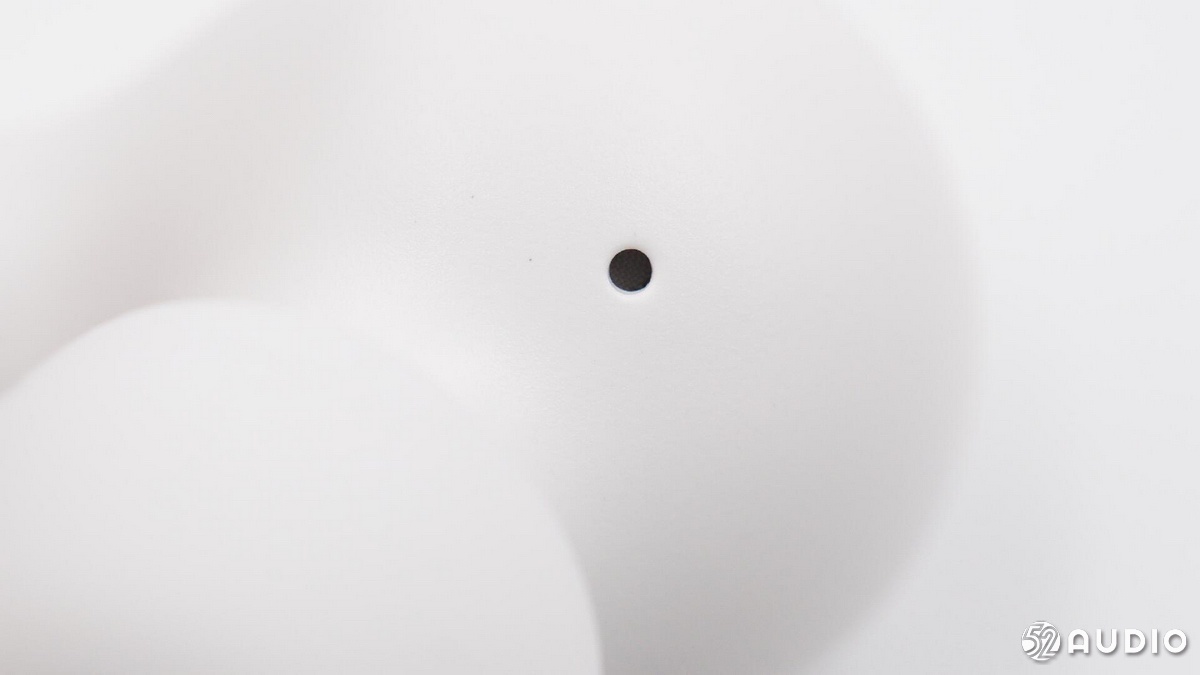

耳機內側的泄壓孔。

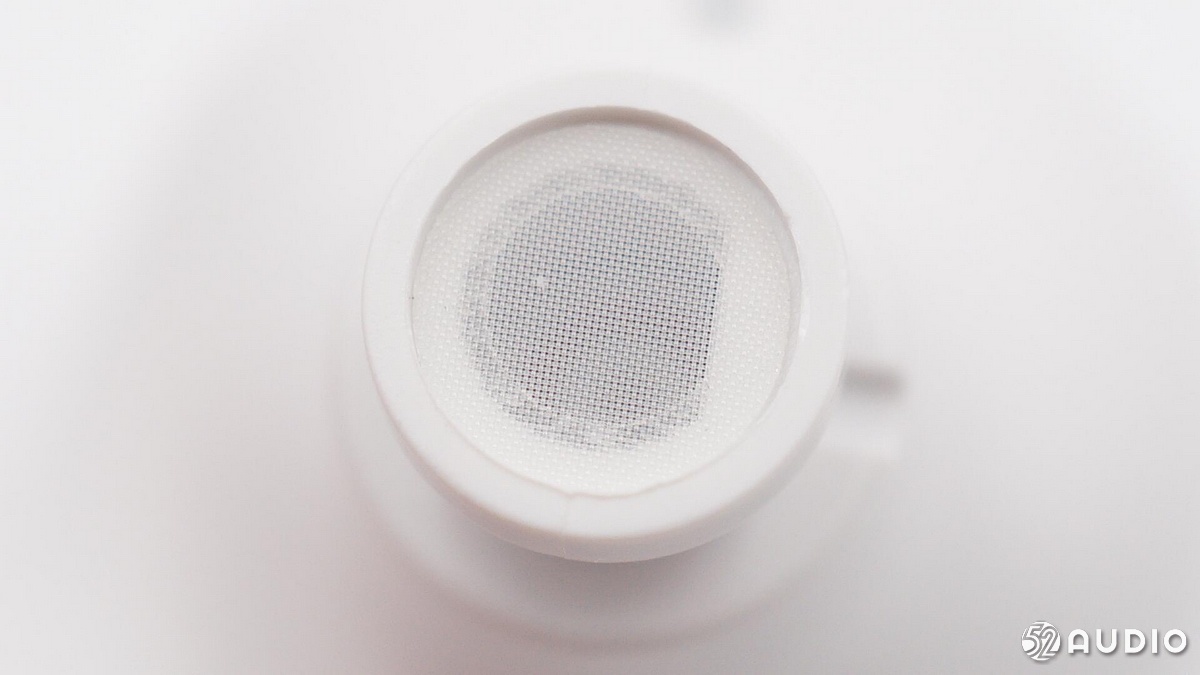

出音孔處有細密的防塵網。

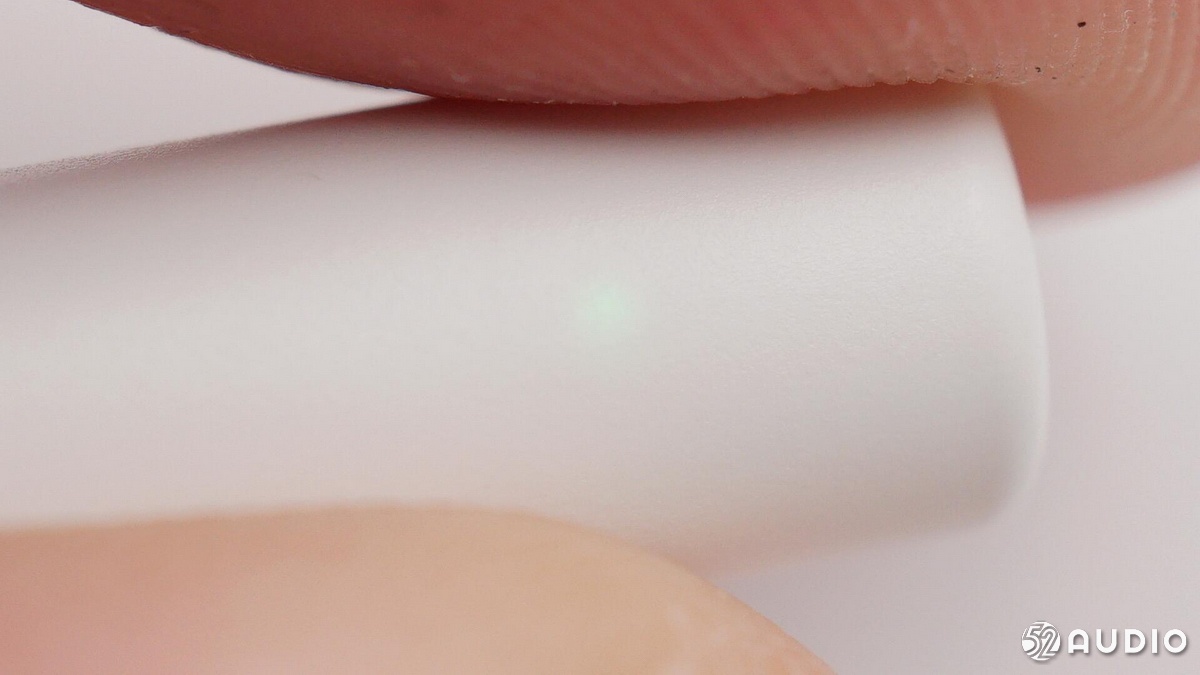

耳機柄底部，外側隱約可以看到指示燈，指示燈位置的殼體特意做的比較薄。

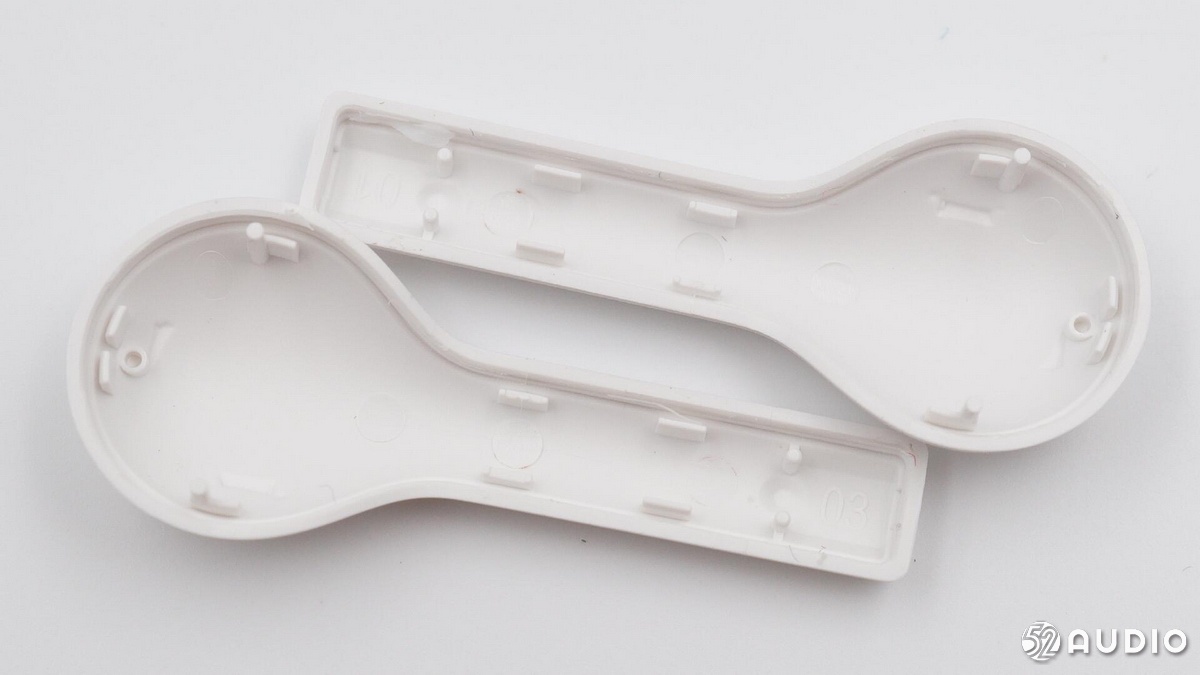

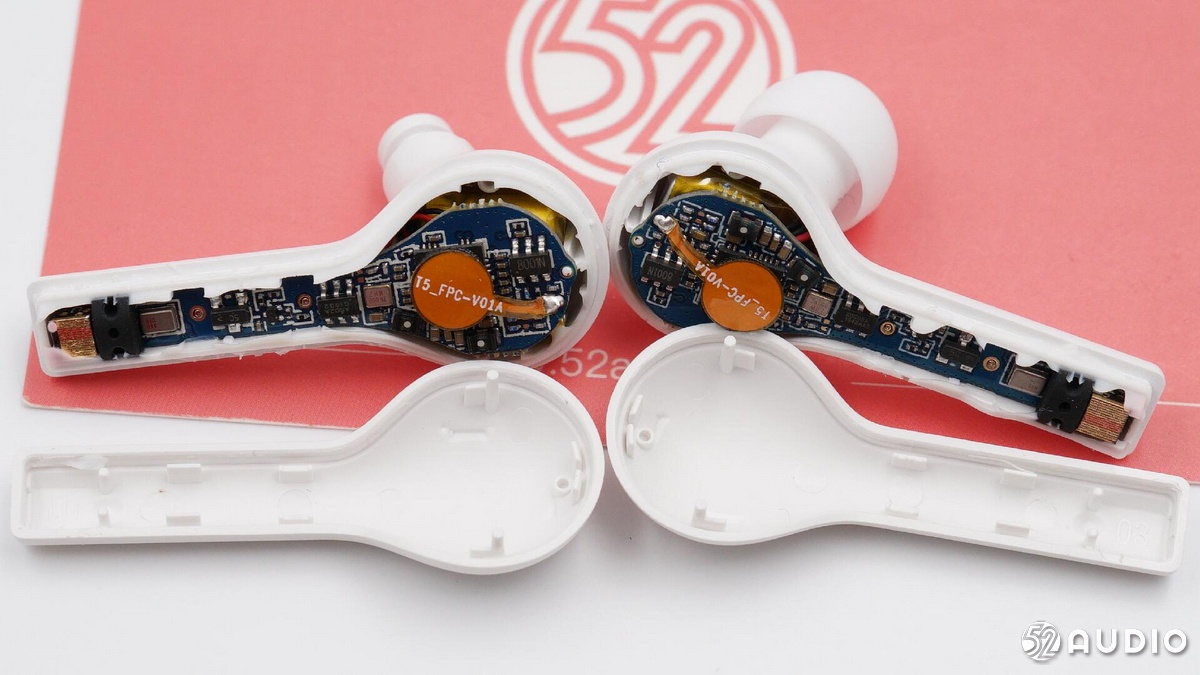

沿合模線拆開耳機的殼體。
耳機外殼采用卡扣+膠水的方式固定，提升防水能力。
耳機主板契合耳機的外型。

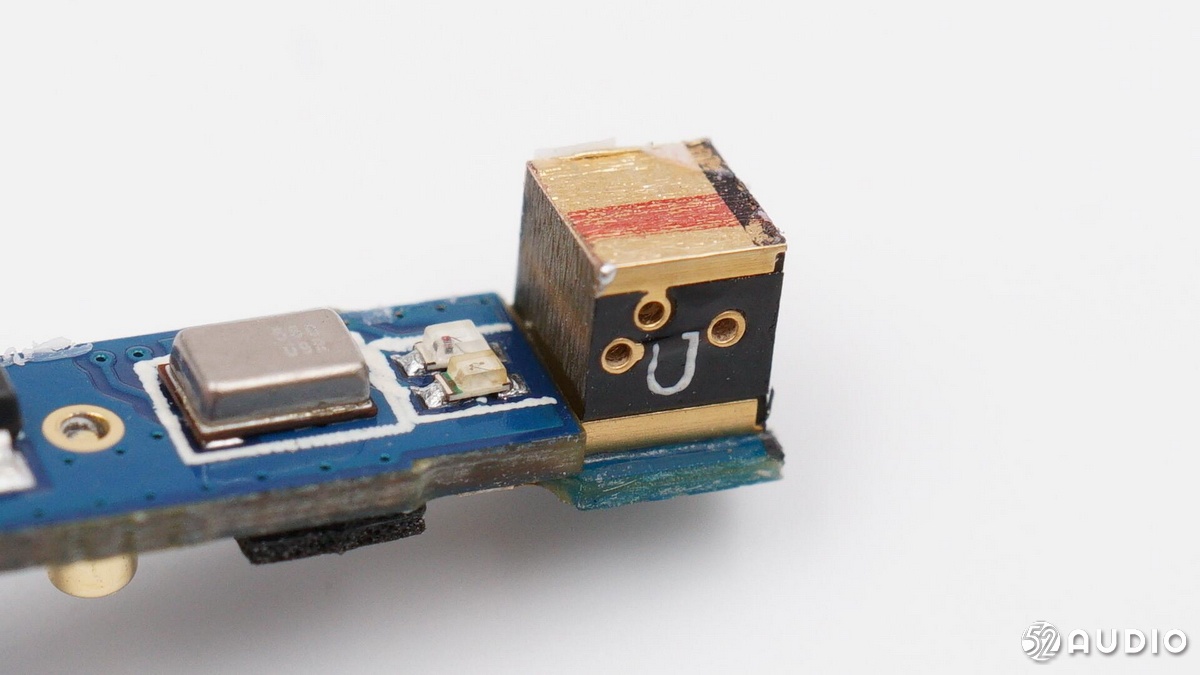

耳機柄底部特寫，依次是麥克風、指示燈保護罩和藍牙天線。

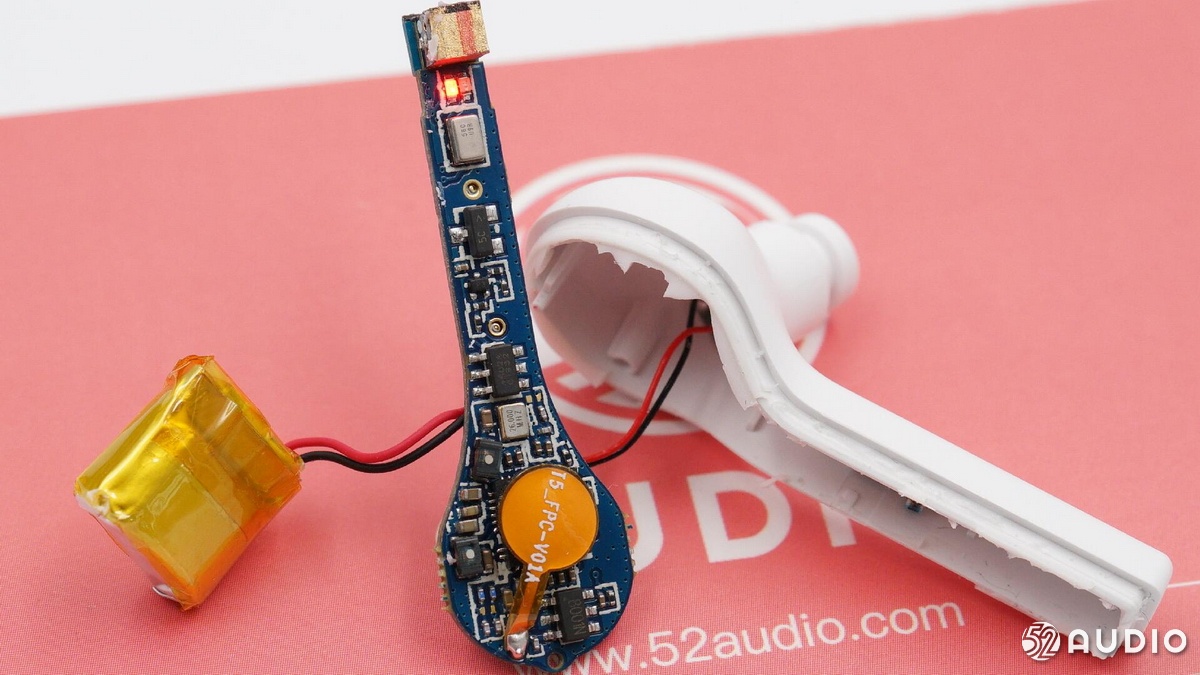

耳機內部電路一覽，電池和揚聲器通過導線連接至主板。

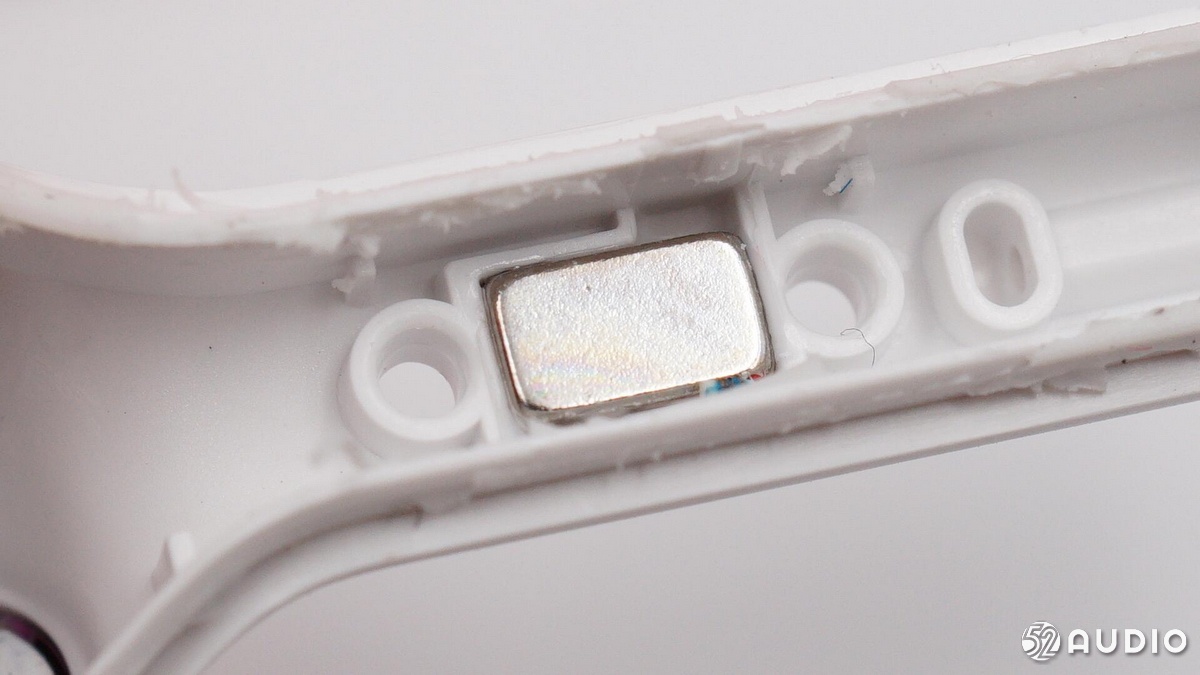

耳機柄殼體上的磁鐵。

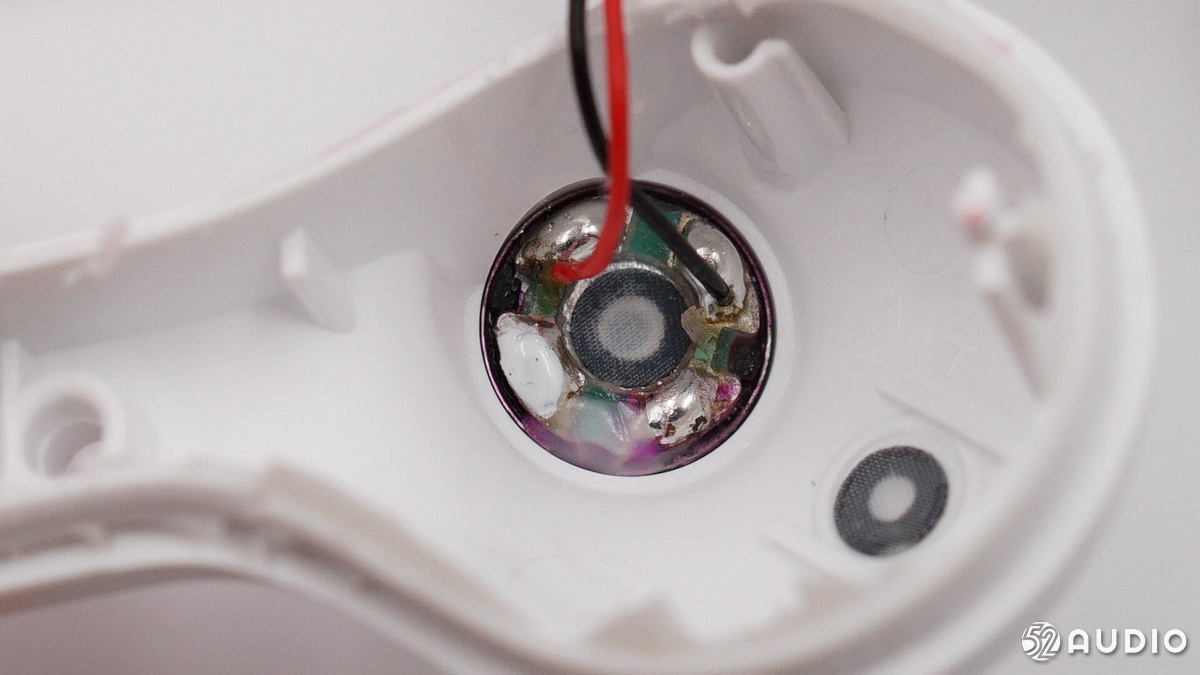

耳機揚聲器的位置。旁邊是泄壓孔的開孔和防塵網。

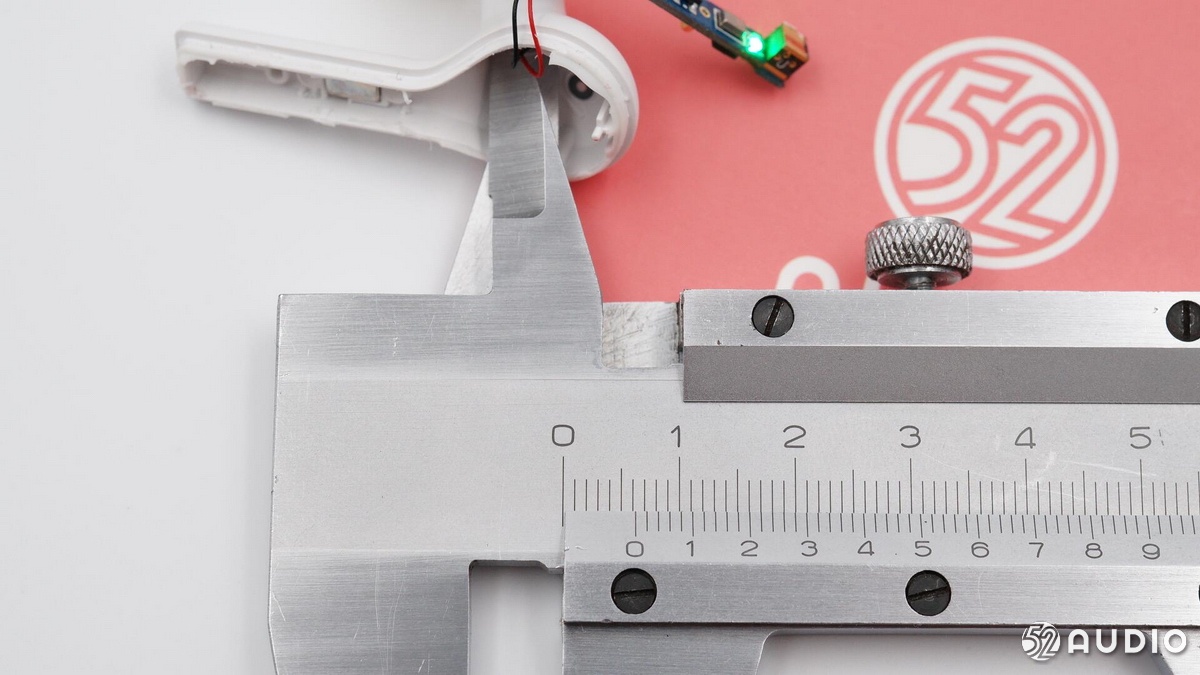

揚聲器尺寸6mm，與宣傳一致。

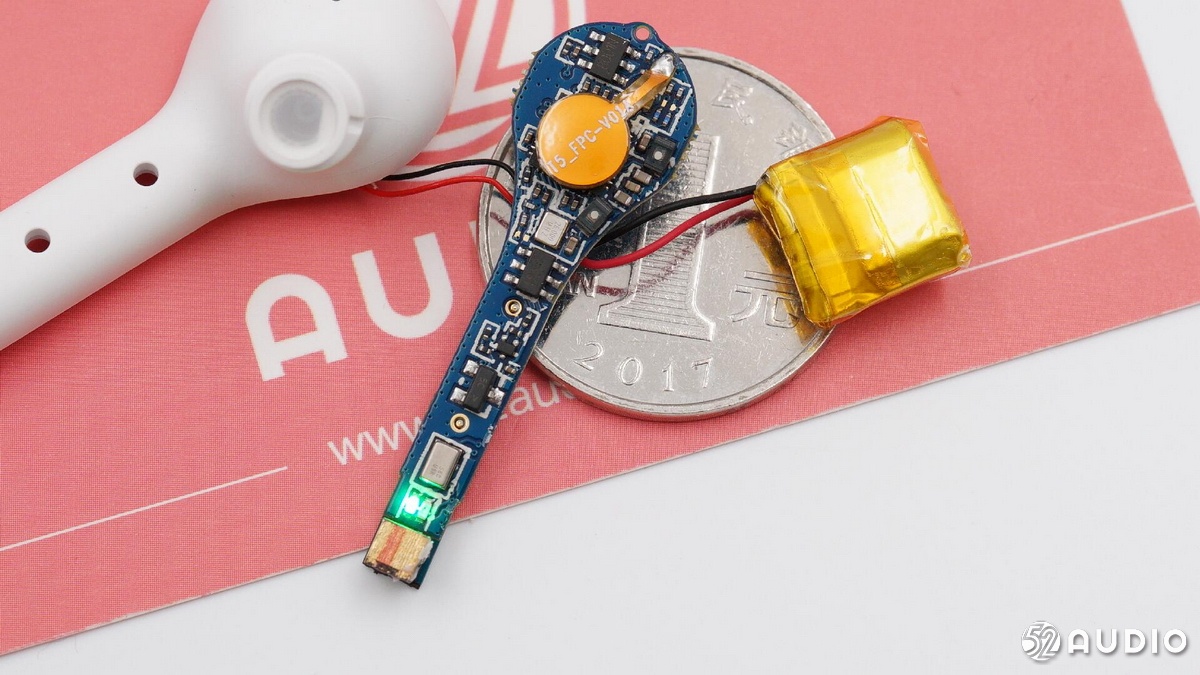

耳機主板和軟包電池與一元硬幣的尺寸對比。

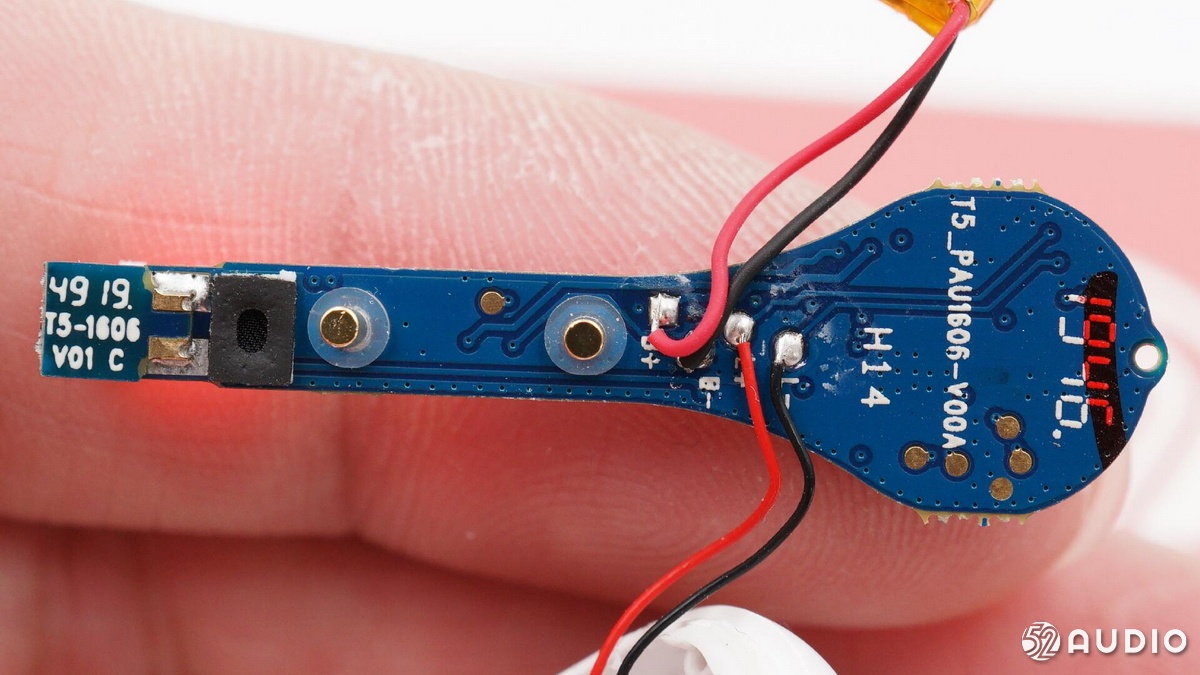

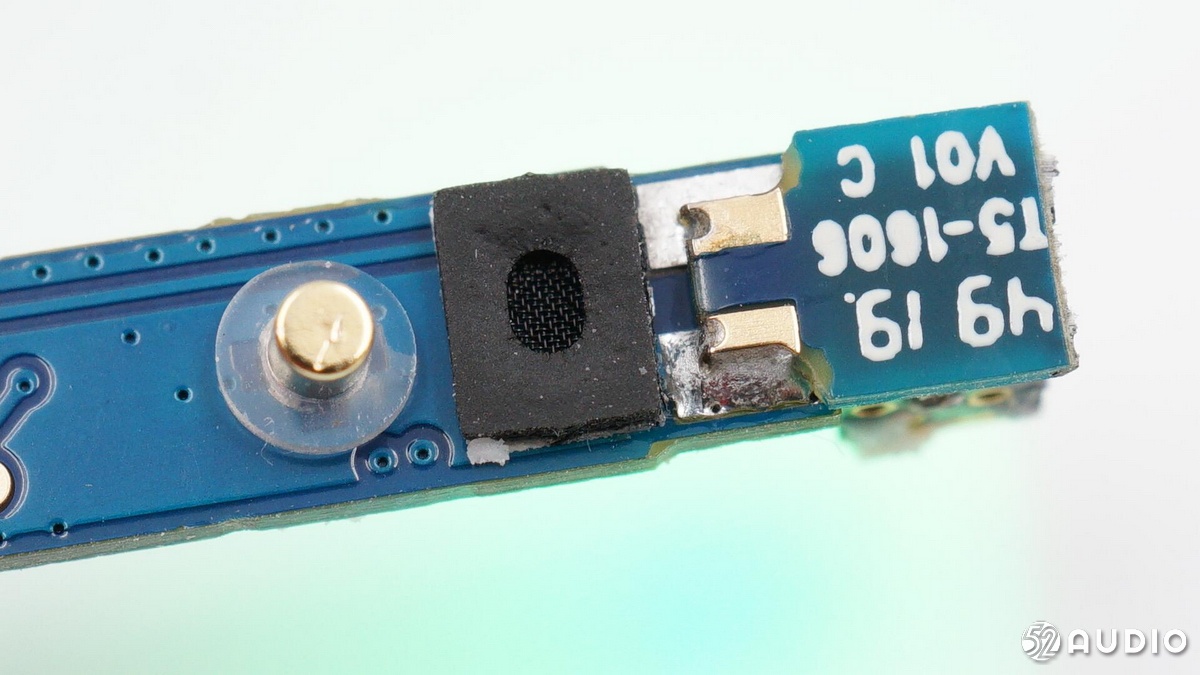

主板背面從左至右依次是藍牙天線、麥克風拾音孔的保護罩、充電銅柱和導線的焊點。
充電銅柱特寫。與充電盒的頂針接觸后，充電盒電池就會給耳機電池供電，銅柱上有密封圈，防止液體進入。
導線連接至主板正負極。

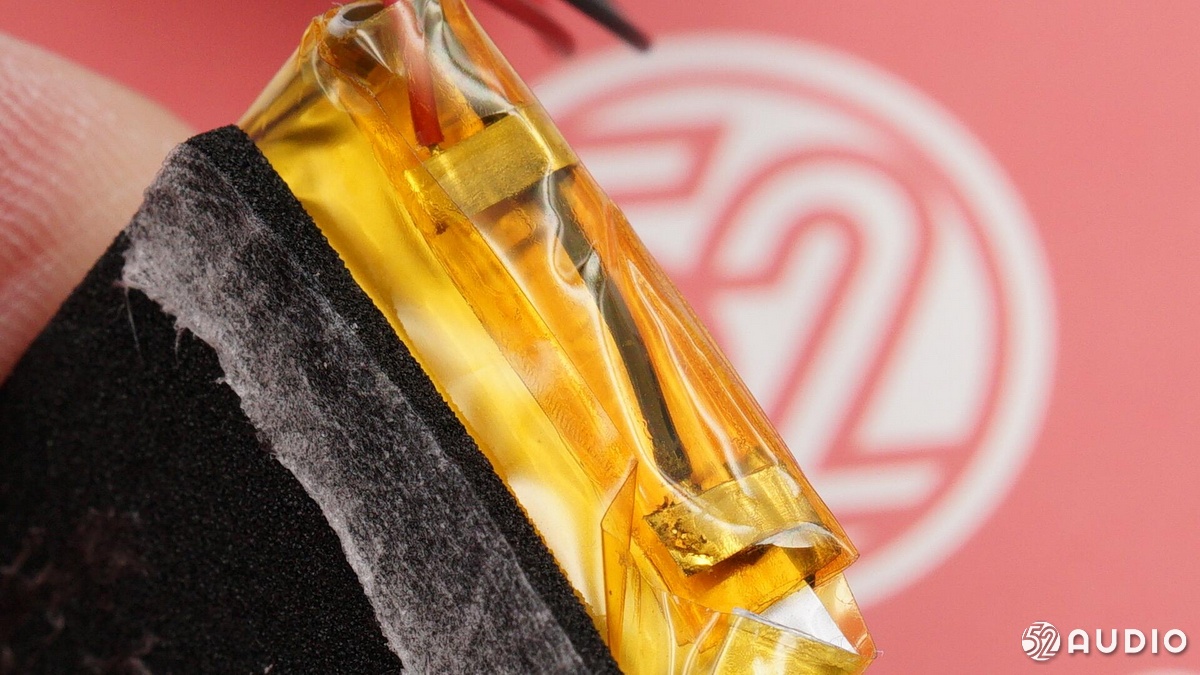

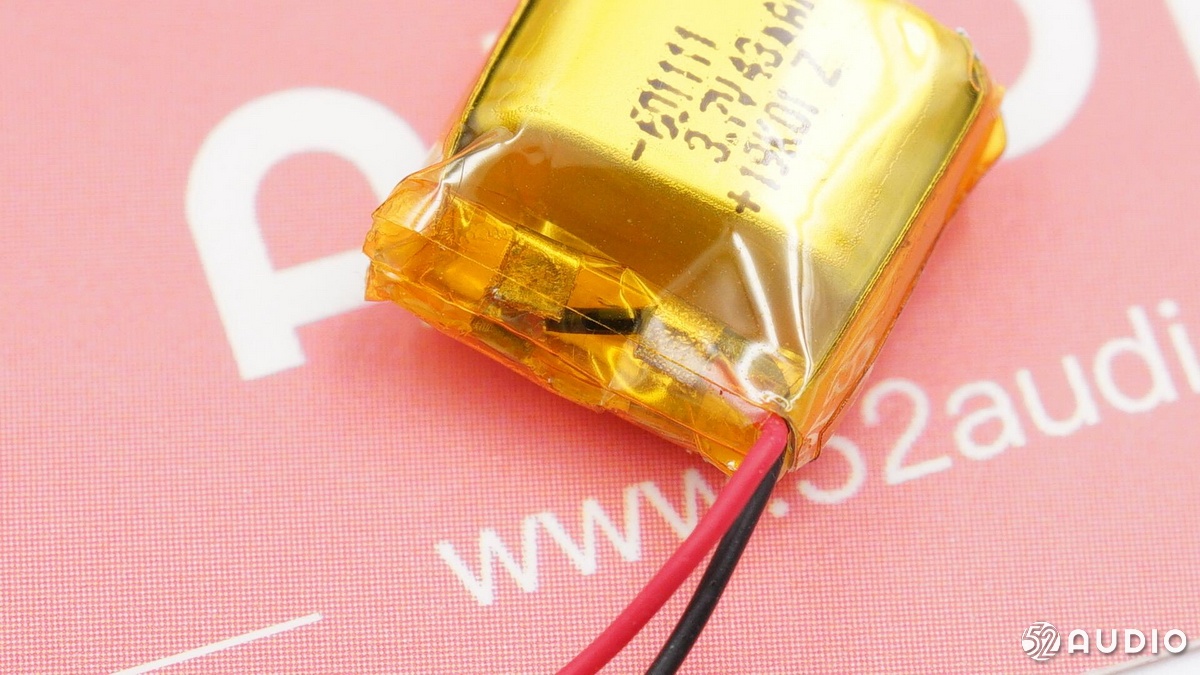

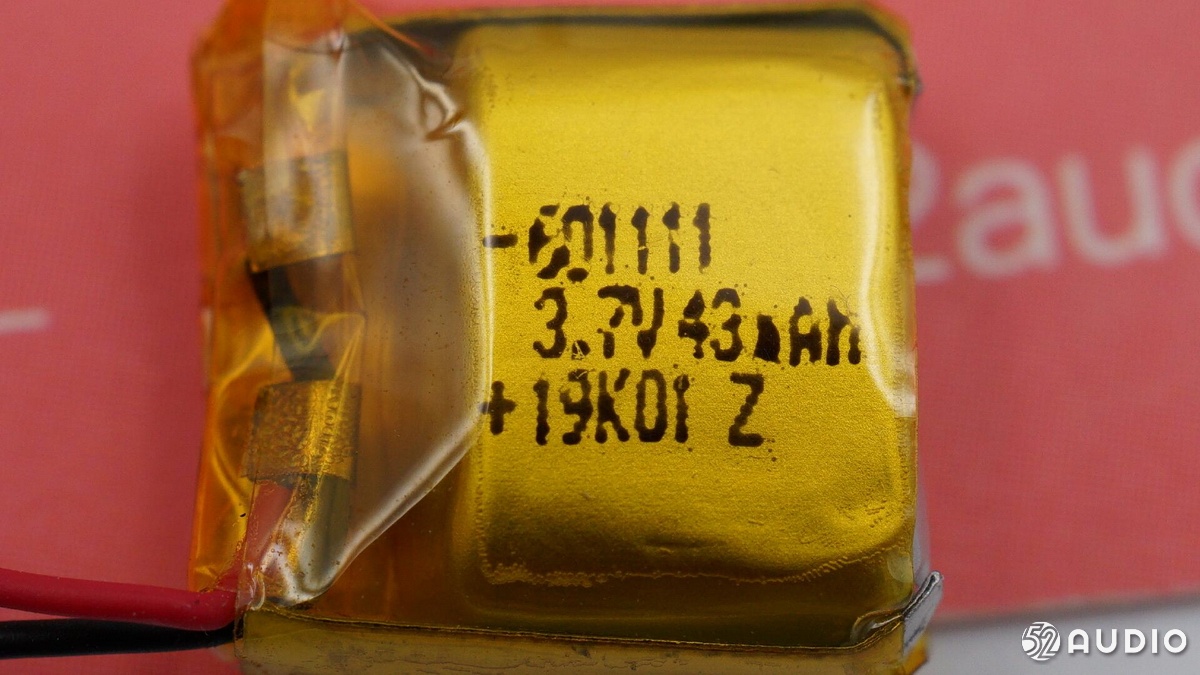

電池信息，型號601111，額定電壓3.7V，額定容量43mAh。耳機電池可以給主控芯片、指示燈、麥克風、揚聲器等元器件供電。
麥克風拾音孔外的泡棉保護罩，可以提升拾音能力。

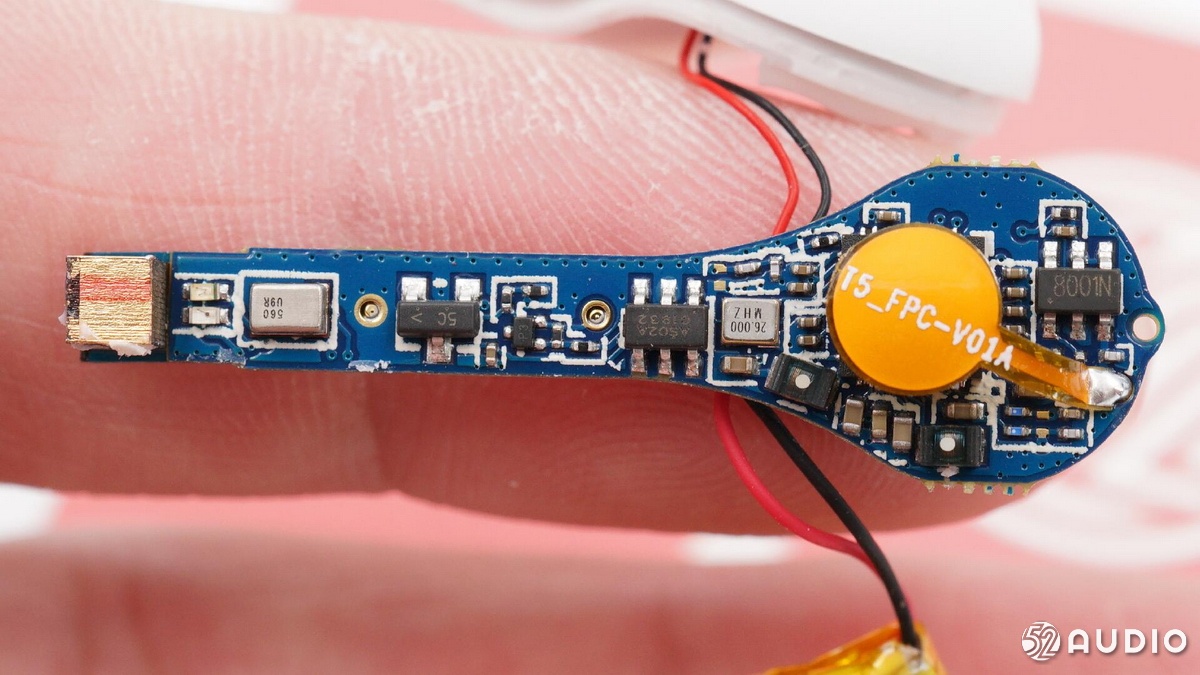

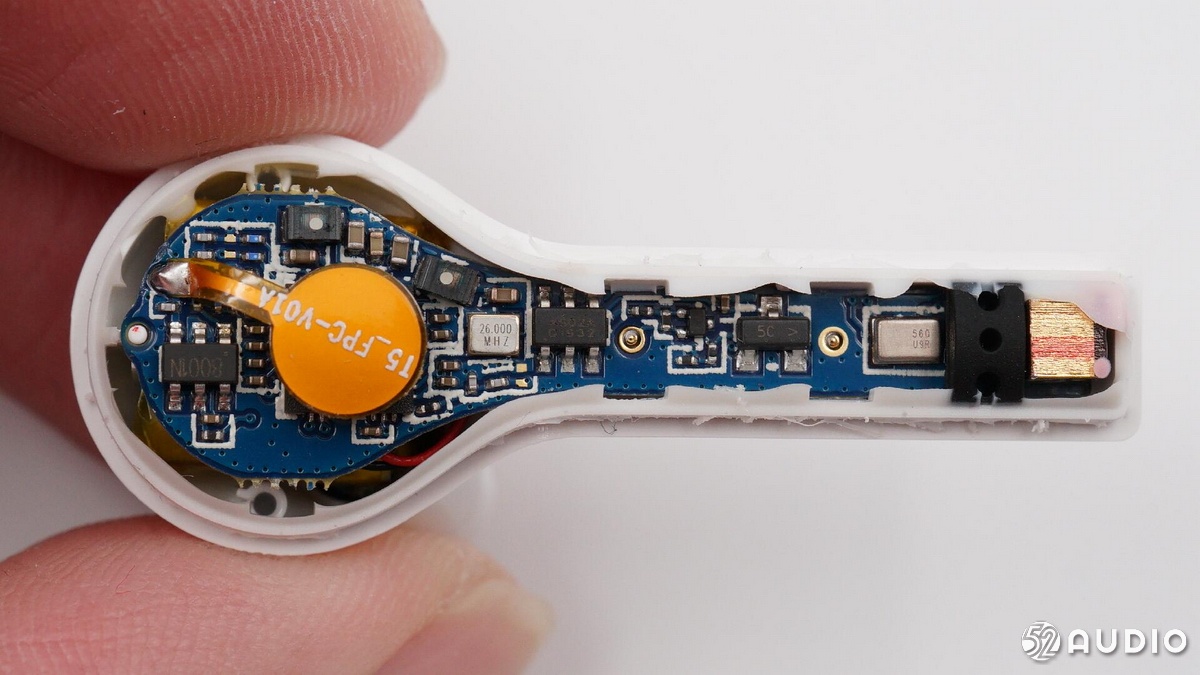

下面再來看看主板正面的電路。

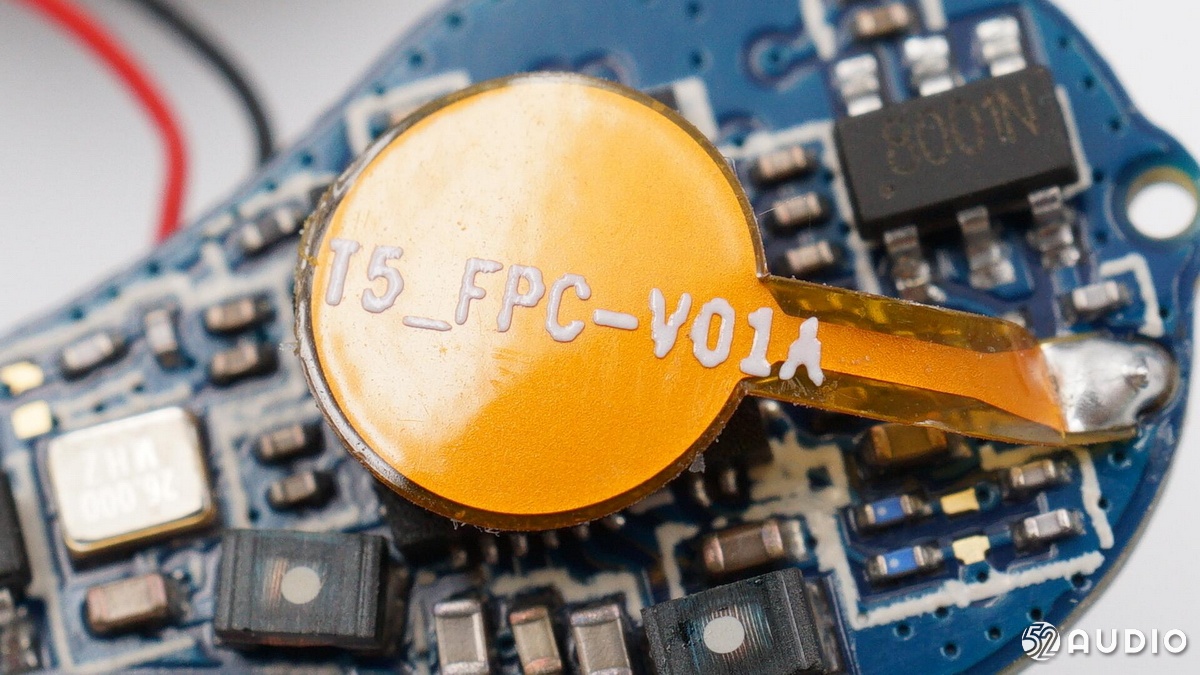

電容式觸摸感應的FPC。

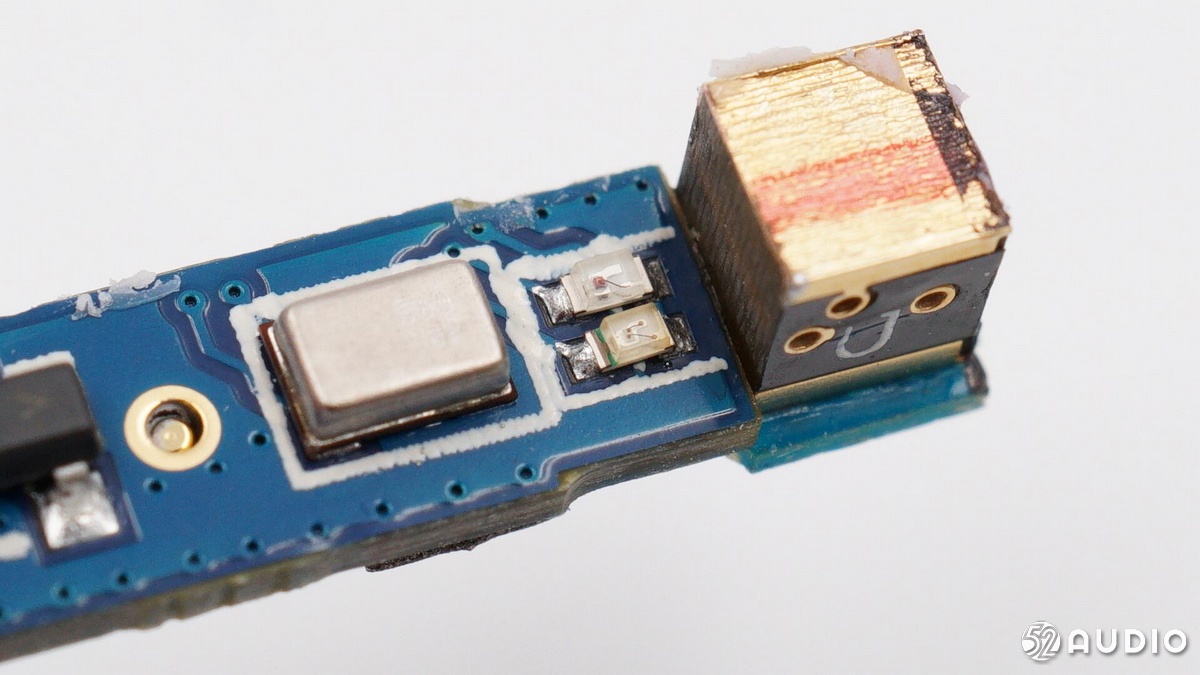

疊層貼片藍牙天線特寫，用于收發藍牙信號。
LED指示燈特寫。

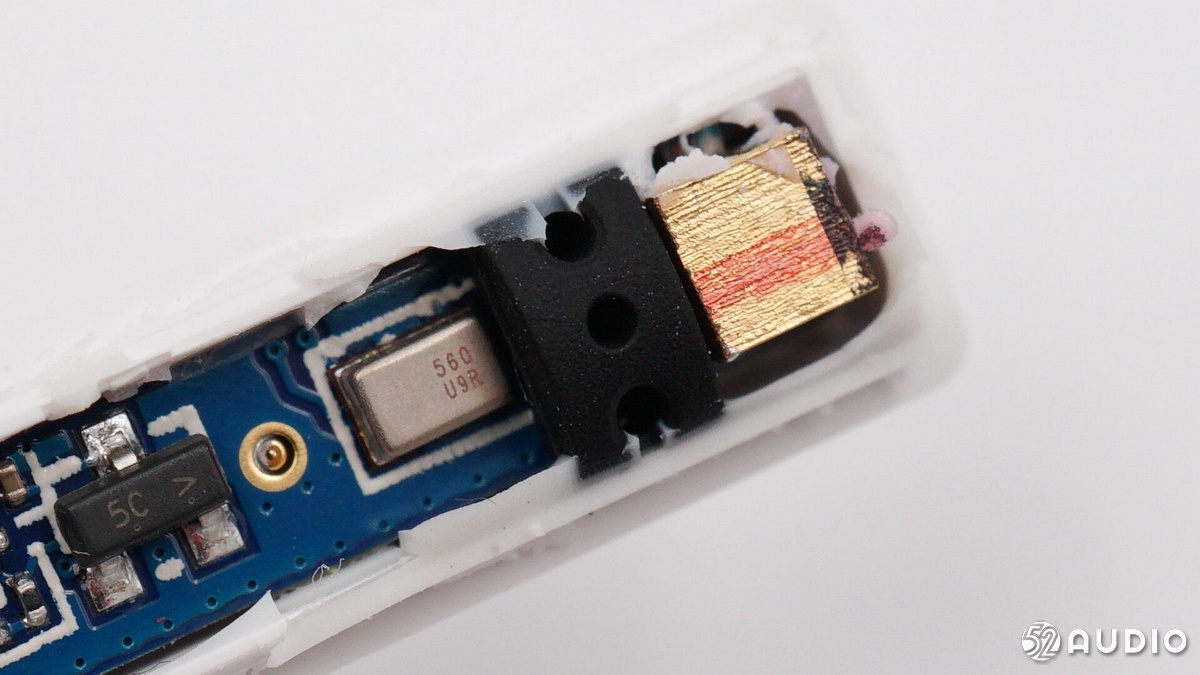

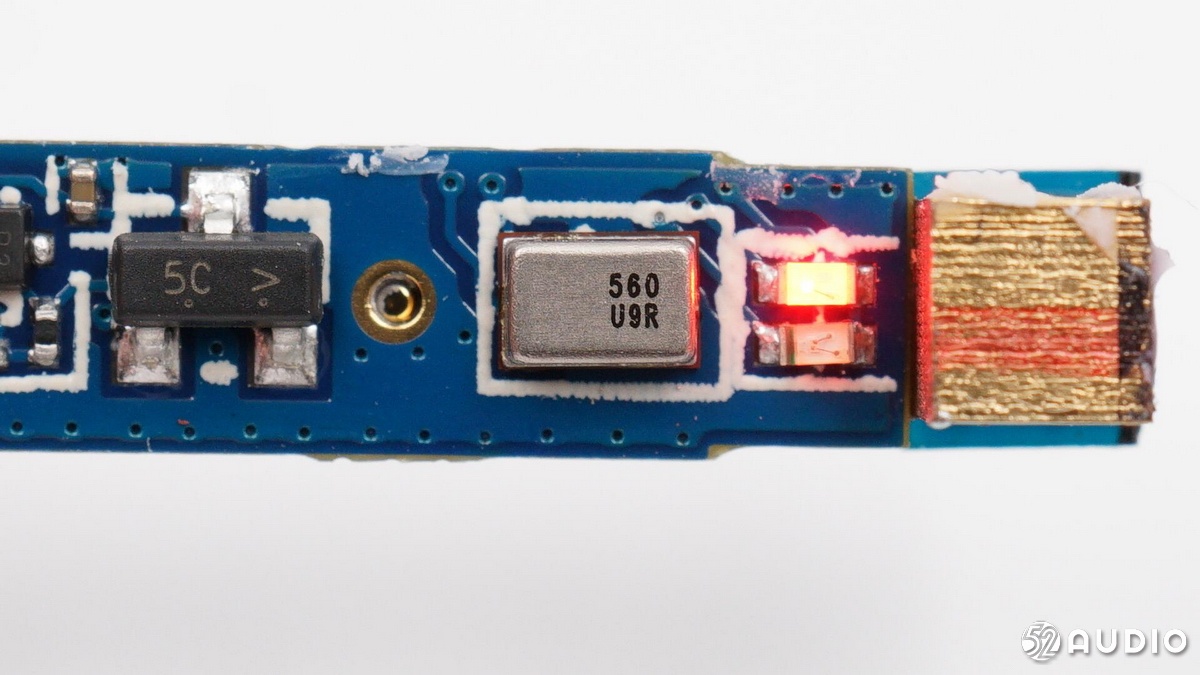

鐳雕560U9R的MEMS硅麥。

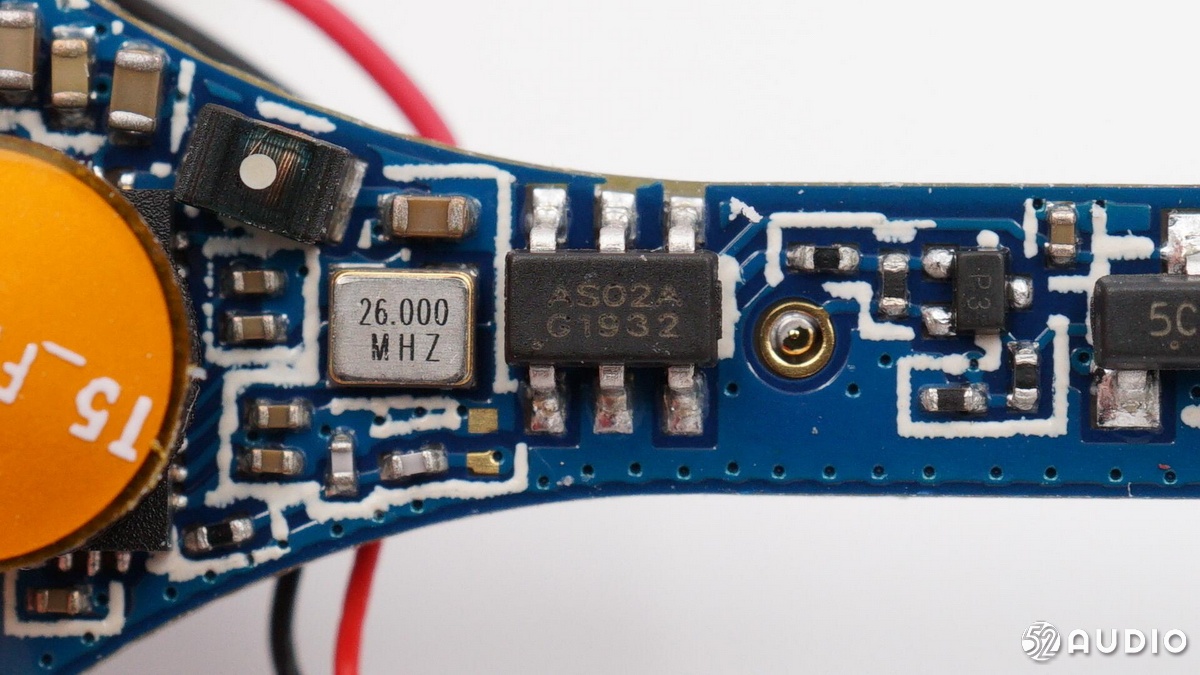

絲印 AS02A的IC。

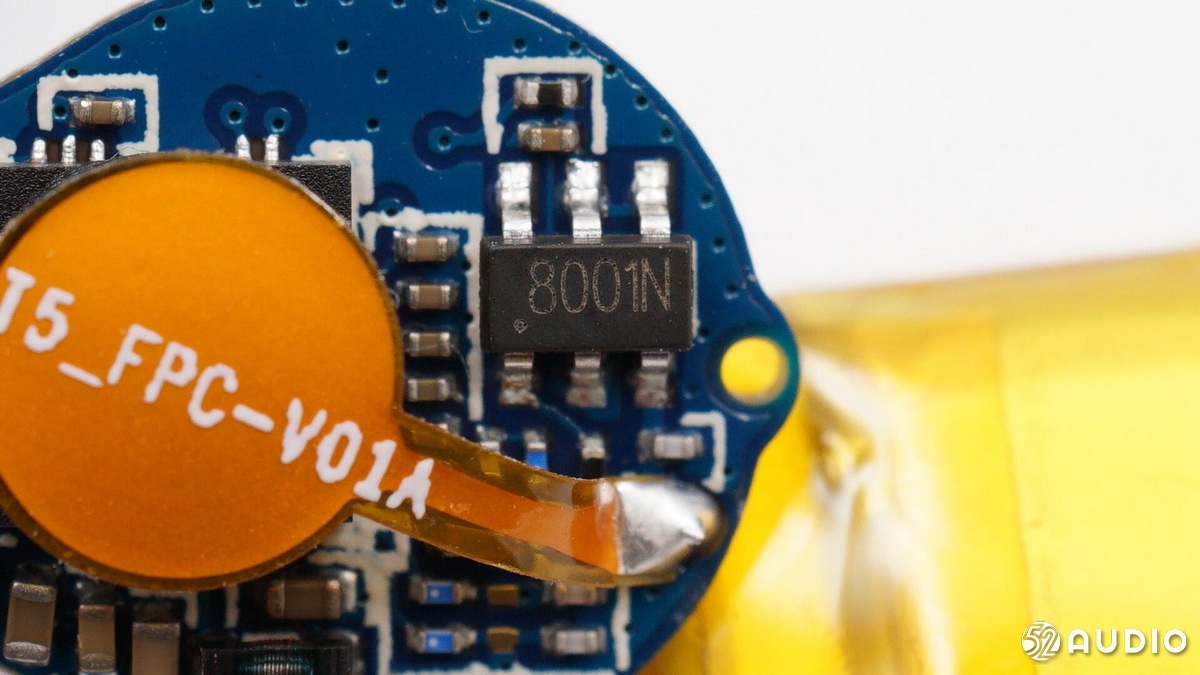

絲印8001N的觸摸IC，用于感知觸摸操作。

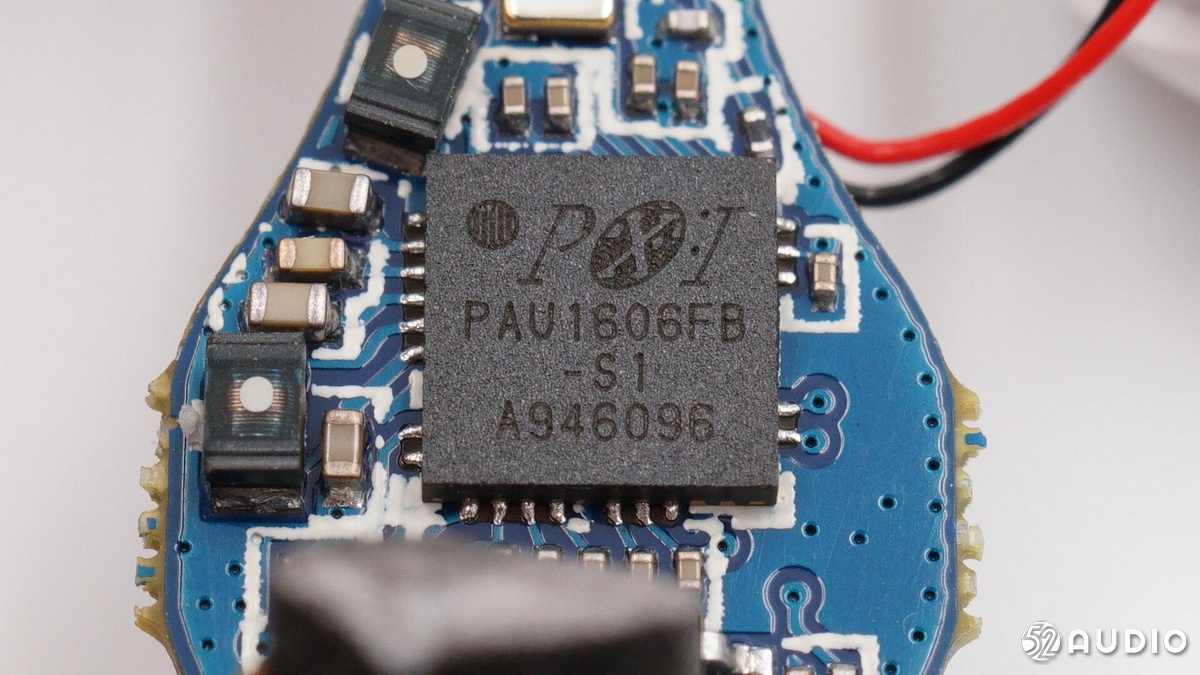

主控芯片為PixArt原相 PAU1606FB-S1，支持藍牙5.0 EDR / BLE雙模，采用QFN-40 5x5mm封裝，適用于TWS耳機。
原相 PAU1606FB-S1支持SBC / mSBC、AAC，內置10頻段均衡器；支持雙麥克風降噪；內置鋰離子電池充電器，充電電流達400mA。其專利GeendRadio?立體聲（GRS）技術，具有快速切換、低延遲、低輻射、低功耗、抗干擾的特點。
據我愛音頻網拆解了解到，QCY T4 TWS真無線藍牙耳機、雷蛇戰錘狂鯊真無線入耳式耳機、漫步者GM4真無線藍牙游戲耳機、JOWAY喬威H96真無線藍牙耳機均采用了原相方案，低延遲是其共同的賣點。

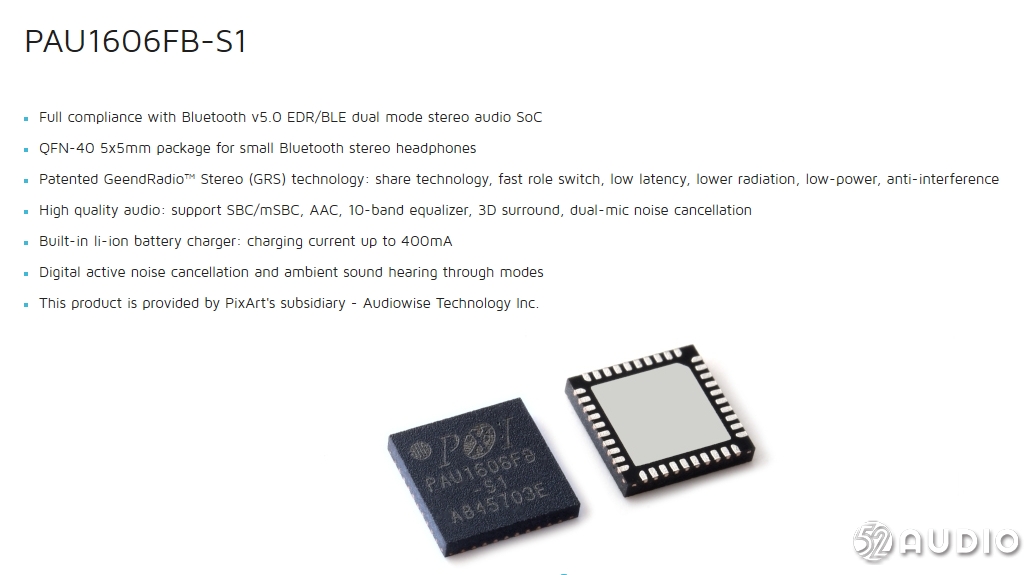

PixArt原相 PAU1606FB-S1資料。
拆解全家福。
我愛音頻網總結
QCY T5 真無線藍牙耳機，與此前我愛音頻網拆解過的其他QCY TWS耳機相比，耳機終于不是“豆式”的外型設計了，依舊是入耳式結構，不過采用了條形主板，耳機柄光滑圓潤，佩戴時貼合耳廓，白色款整體顏值還是比較高的。
QCY T5的充電盒使用Micro-USB接口輸入電流，采用圣邦威SGM4056線性充電IC和賽芯微XB5332A鋰電池一體化保護IC，確保充電盒電池的充電安全；充電盒電池容量380mAh。
耳機部分，QCY T5 與T4一樣采用了原相 PAU1606FB-S1藍牙音頻SoC，支持藍牙5.0，其GeendRadio?立體聲技術，具有左右耳快速切換、低延遲的特點，被很多“游戲TWS”耳機采用。并且該芯片內置鋰離子電池充電器，確保耳機電池的充電安全；耳機內的軟包電池容量為43mAh，與T4一樣。耳機采用疊層貼片藍牙天線收發藍牙信號。
此外，QCY T5 真無線藍牙耳機支持觸摸控制，比QCY T1系列、T4的按鍵式使用起來要方便。綜合來看，QCY T5與QCY T4價格相當，耳機主控芯片和電池容量相同，兩者只是在外觀設計、控制方式和內部相關電路上有所區別，普通消費者可以根據自己的喜好和習慣選擇。
